Outer inspection

Hauptvorteile

  • Nur eine Kamera
    Kein Bedarf an mehreren Kameras oberhalb und seitlich des Objekts.
  • Schnelle Bildanalyse
    Keine Image-Matching-Software erforderlich, da das Bild nicht segmentiert ist.
  • Nur ein Sichtpunkt
    Keine perspektivischen Effekte, die für Multi-Image-Systeme typisch sind.
  • Mühelose on-line-Integration
    Prüfteile gelangen ungehindert in den freien Raum unterhalb des Objektivs.
  • Nano-Modell für die Inspektion von kleinen Objekten mit einem Durchmesser von 2 bis 12 mm erhältlich
  • Industrielles Design und kompakte Lösungen für Anwendungen mit geringem Platzangebot
Erfahren Sie mehr

Funktionsprinzip

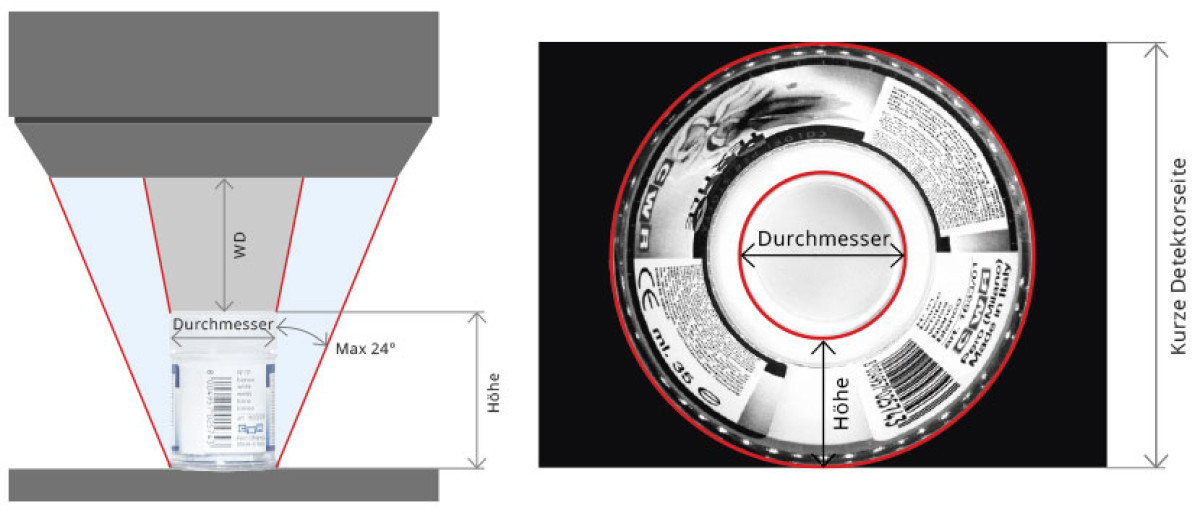

PC-Objektive können mit 1/3“, 1/2“ und 2/3“ Detektoren eingesetzt werden. Diese Detektoren gewährleisten den passendsten optischen Vergrößerungsfaktor für die für hochauflösende perizentrische 3D-Abbildungen erforderliche Schärfentiefe.

Das Bild von den Ober- und den Außenseiten eines Objekts wird auf der kurzen Seite des Kameradetektors abgebildet.

Je kleiner der Durchmesser des Objekts ist, desto größer ist die Objekthöhe, die abgebildet werden kann. Kurze Objekte können mit einem breiteren Durchmesser abgebildet werden.

Die Tabellen unten zeigen mögliche Kombinationen von Objektdurchmessern und -höhen mit den passenden Arbeitsabständen und den empfohlenen Blendenzahlen; auch der „r“-Parameter für jede Einstellung ist aufgelistet.

Der „r“-Parameter ist das Verhältnis zwischen der Höhe der Seitenansicht (Dicke des Kreisrings) und der kurzen Seite des Detektors. Er gibt Angaben zur Auflösung in der Seitenansicht. Je höher der „r“ Wert, desto höher ist die mögliche Auflösung in der Seitenansicht.

Anwendungsbeispiele

Inspektion von Schraubverschlüssen mit Rillen
Inspektion von Schraubverschlüssen mit Rillen
Inspektion von mechanischen Komponenten
Inspektion von mechanischen Komponenten
Inspektion von Vorformlingen
Inspektion von Vorformlingen
Inspektion von Torx-Spitzen, T10
Inspektion von Torx-Spitzen, T10
Warten Sie mal
Diese Anfrage kann nicht bearbeitet werden
Zurück zur Modellauswahl
Filter
schließen
Filter zurücksetzen
Wählen Sie zwei oder mehr Modelle aus, um die technischen Daten zu vergleichen
Vergleichen
Auswahl löschen

Letzte Aktualisierung: 18 Nov. 2025

Tabelle erweitern

Hinweise

  1. Vollständige Informationen über das inspizierbare Sichtfeld finden Sie im Datenblatt des Objektivs
  2. Das maximal inspizierbare Sichtfeld ist bei einem Arbeitsabstand von Null gegeben. Bei gleichbleibendem Durchmesser verringert sich bei einem Arbeitsabstand größer als Null die Höhe des zu prüfenden Objekts entsprechend.
  3. Arbeitsabstand: Abstand zwischen dem vorderen Ende der Mechanik und dem Objekt.
  4. Die Blendenzahl kann über die variable Blende verändert werden.
  5. Gemessen vom vorderen Ende der Mechanik zum Kameraflansch.
