OEVIS®
All-in-one Vision Software für die Industrieautomation
Hauptvorteile
- Einfache Anwendung
Intuitive, flussdiagrammbasierte Entwicklung ohne erforderlichen Programmieraufwand - All-in-One
Entwicklung und Ausführung mit der gleichen Lizenz. Konfigurieren Sie mühelos jede GenIcam-Kamera. - Einfache Integration
Unterstützt verschiedene Hardware und Kommunikationsprotokolle - Umfassende Unterstützung
Zugang zu umfangreichen Ressourcen, Beispielprogrammen, Support und Schulungen - Erweiterte Funktionen
Bewältigen Sie komplexe Inspektionsaufgaben mit Mehrkamerasystemen, optimieren Sie die Leistung durch Multithreading und führen Sie KI‑Inference mit nativer ONNX‑Deep‑Learning‑Unterstützung aus.
OEVIS® ist eine Machine‑Vision‑Softwareplattform der nächsten Generation, vollständig im Hause Opto Engineering® entwickelt, um anspruchsvolle Inspektionsanwendungen ohne Programmierung zu erstellen. Die visuelle Entwicklungsumgebung und der integrierte HMI‑Designer erleichtern die Erstellung kompletter Vision‑Applikationen – vom Anschluss von Kameras und Automatisierungsgeräten über die Bildaufnahme und -analyse bis hin zu Bedienoberflächen. Zustandsbasierte Rezepte und eine sichere Benutzerverwaltung gewährleisten einen strukturierten und kontrollierten Betrieb, selbst in anspruchsvollen Produktionsumgebungen. OEVIS® benötigt keine proprietären Controller: Die Software läuft auf gängigen Industrie‑PCs und lässt sich mit Geräten verschiedener Hersteller kombinieren.
Durch die Kombination einer umfangreichen Bibliothek regelbasierter Bildverarbeitungstools mit Machine‑Learning‑Funktionen und nativer ONNX‑Deep‑Learning‑Inference bietet OEVIS® die Flexibilität, Anwendungen jeder Komplexität zu realisieren – von einfachen Messaufgaben bis hin zu anspruchsvollen, KI‑gestützten Inspektionen. Native asynchrone Mehrkamera‑Unterstützung und leistungsstarke Multithreading‑Optionen erleichtern sowohl den Aufbau von Einzelkamera‑Systemen als auch von komplexen Multi‑View‑Konfigurationen. Intuitive Debugging‑Werkzeuge unterstützen zusätzlich bei Entwicklung und Optimierung.
Für eine vollständige industrielle Integration kommuniziert OEVIS® über Modbus, TCP/IP, OPC UA und weitere verbreitete Protokolle mit SPS‑Systemen und Automatisierungsgeräten. IT‑Schnittstellen wie REST API, HTTP, WebSocket und MQTT ermöglichen Analysen, Dashboards, MES‑Anbindung und Fernüberwachung. Für erweiterte Anpassungen unterstützt OEVIS® C#‑Scripting sowie die native Einbindung proprietärer .NET/C++‑Algorithmen und bietet damit die Flexibilität, individuelle Logiken und fortgeschrittene Verfahren umzusetzen.
Hauptfunktionen
Erstellen Sie Vision‑Anwendungen schneller mit einem intuitiven, blockbasierten Workflow, der Bildverarbeitungstools, Logikbausteine und Datenflüsse verbindet – ganz ohne Programmierung.
Erstellen Sie moderne, individuell angepasste HMI‑Oberflächen direkt in OEVIS® mit einem integrierten Drag‑and‑Drop‑Designer. Ordnen Sie Steuerelemente visuell an, verknüpfen Sie sie mit den Eigenschaften der Vision‑Tools und erweitern Sie Ihre Bedienoberfläche mit .NET/WPF‑Komponenten.
OEVIS® unterstützt standardmäßig asynchrone Mehrkamera‑Aufnahmen und ermöglicht flexible Multi‑View‑ oder Multi‑Station‑Inspektionslösungen – ganz ohne zusätzliche Lizenzen oder Erweiterungen.
Laden und deployen Sie Deep‑Learning‑Modelle, die in PyTorch oder TensorFlow trainiert wurden, dank nativer ONNX‑Unterstützung – und kombinieren Sie KI‑Inference und regelbasierte Bildverarbeitung in einer einzigen Plattform.
Nutzen Sie klassische ML‑Modelle (MLP, SVM, KNN) sowie Clustering‑Verfahren (KMeans, DBSCAN), um anspruchsvolle bildbasierte Klassifikationsaufgaben zu lösen.
Verbinden Sie sich reibungslos mit Automatisierungsgeräten dank nativer Unterstützung für Modbus, TCP/IP, OPC UA und weitere Industrieprotokolle. OEVIS® kommuniziert zuverlässig mit SPS‑Systemen, Maschinensteuerungen und SCADA‑Umgebungen.
OEVIS® stellt Live‑Ergebnisse und Konfigurationsdaten über eine integrierte REST‑API bereit und ermöglicht so eine nahtlose Anbindung an MES‑Systeme, Cloud‑Dashboards und IT‑Infrastrukturen für Fernüberwachung, Rückverfolgbarkeit und Analysefunktionen.
Beschleunigen Sie die Taktzeiten durch echte parallele Ausführung und multithreaded Verarbeitung über mehrere CPU‑Kerne. Das Add‑on ermöglicht zudem synchrone Mehrkamera‑Aufnahmen für Hochgeschwindigkeits‑ oder eng koordinierte Inspektionsszenarien.
Schreiben Sie C#‑Code direkt im Script‑Tool, greifen Sie auf die OEVIS®lib.net‑Vision‑Bibliothek zu und tauschen Sie Daten mit anderen Job‑Tools aus – ideal für individuelle Logiken und anspruchsvolle Algorithmen.
Integrieren Sie eigene oder von Drittanbietern entwickelte Algorithmen als native OEVIS®‑Tools über .NET oder C++. OEVIS® übernimmt dabei die Verwaltung von Bilddaten, Hardware‑I/O und dem gesamten Ausführungsfluss.
Definieren Sie strukturierte Datentypen, um komplexe Messwerte und multithreaded Outputs klar und effizient zu organisieren und so eine saubere Integration im Projekt zu gewährleisten.
Erstellen Sie komplexe Entscheidungsabläufe visuell – mit Makros, Schleifen, Timern und Bedingungen – ganz ohne eine einzige Zeile Code.
Verbessern Sie die Betriebssicherheit durch ein sicheres, rollenbasiertes Zugriffskonzept. Weisen Sie Editor‑ oder Operator‑Rechte zu, damit jeder Benutzer nur die für ihn relevanten Funktionen sieht – Fehler werden reduziert und die Effizienz der Linie steigt.
Wechseln Sie Produktvarianten sofort über zustandsbasierte Konfigurationen direkt in der HMI – ganz ohne externe Dateien.
Analysieren und optimieren Sie Ihr Projekt über anpassbare Ansichten für Bilder, Overlays, Diagramme und Messdaten, die sich in Echtzeit beim Ändern von Parametern aktualisieren.
Testen, isolieren und validieren Sie Logiken, indem Sie einzelne Tools unabhängig ausführen, um deren Verhalten zu überprüfen und die Performance zu optimieren.
Dank nativer Unterstützung der Standards GigE Vision und GenTL sowie der Integration zahlreicher proprietärer SDKs lässt sich OEVIS® nahtlos mit einer großen Auswahl industrieller Kameras einsetzen
OEVIS® läuft auf Windows‑basierten Industrie‑PCs und kommuniziert reibungslos mit Automatisierungshardware und IT‑Systemen. So erhalten Maschinenbauer die Flexibilität, Vision‑Software nahtlos in bestehende Engineering‑Umgebungen einzubetten.
System
- Anschluss und Konfiguration von Automatisierungshardware anderer Hersteller über mehrere unterstützte Kommunikationsprotokolle.
- Verwalten des Zugriffs einer möglichen Vielzahl an Benutzer mit spezifischen Zugriffsrechten.
- Große Auswahl an unterstützten Standards, Kommunikationsprotokollen und Hardware.
2 Native support
AdLink PC
IMAGO Technologies PC
Neousys PC
Acquire
- Erfassung von mehreren Kameras.
- Vorschau der Live-Streaming-Bilder.
- Direkter Zugriff auf alle GenICam-Parameter aller angeschlossenen Geräte.
- Unterstützt alle GenTL-kompatiblen Kameras.

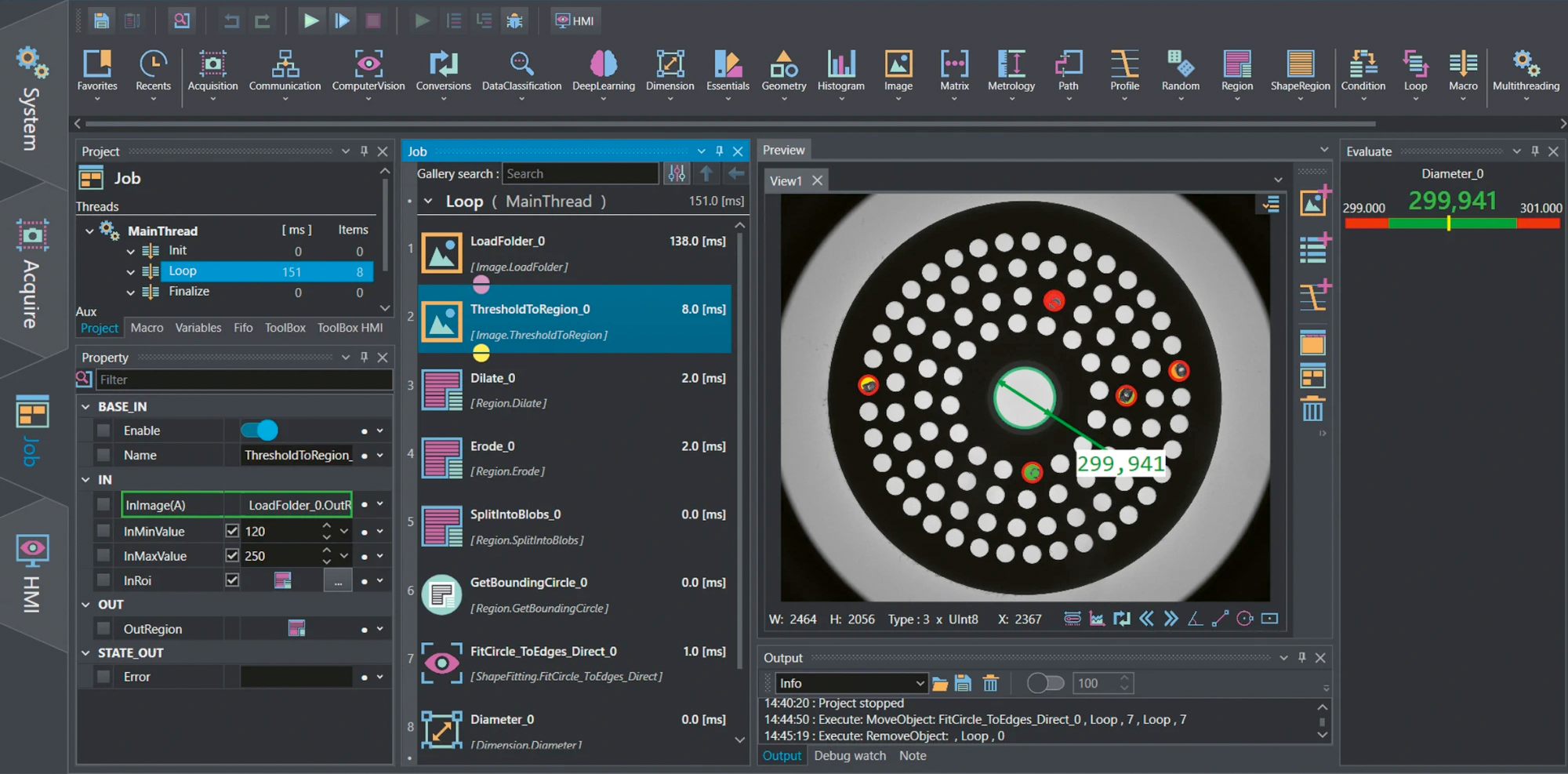

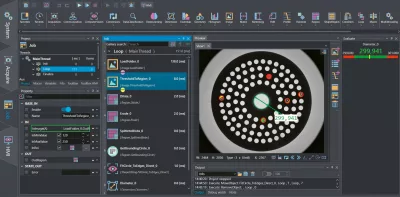

Job
- Erstellen Sie Ihr Vision-Projekt mit verschiedenen Werkzeugen.
- Entwerfen Sie von Grund auf eine moderne Oberfläche für die Nutzerinteraktion.
- Alle Bedienenfenster können bequem nach den Anforderungen des Benutzers verschoben werden.

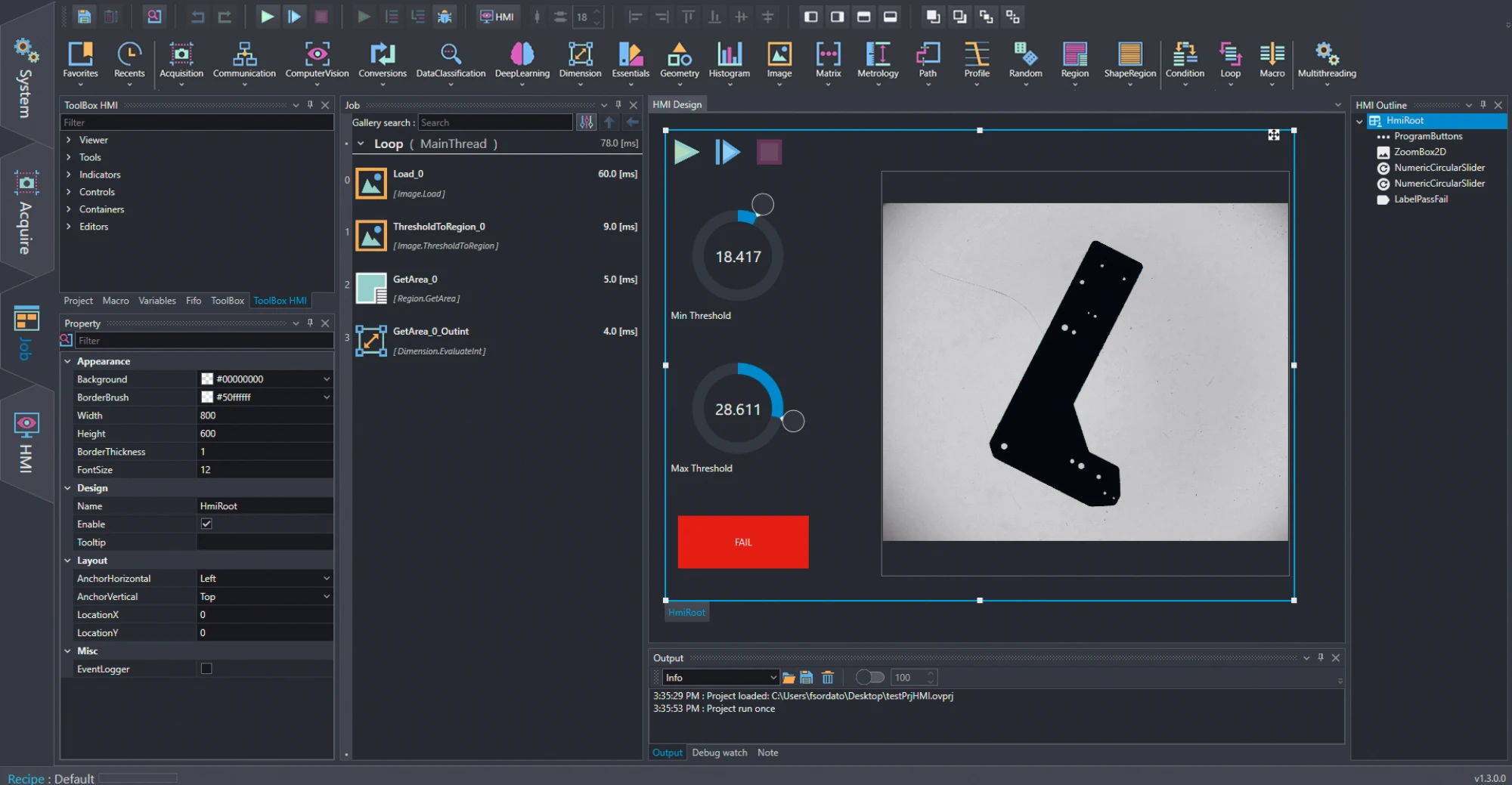

Klicken Sie auf die HMI-Schaltfläche, um verschiedene Steuerelemente zu aktivieren, mit denen Sie die Benutzeroberfläche Ihrer Anwendung gestalten können.

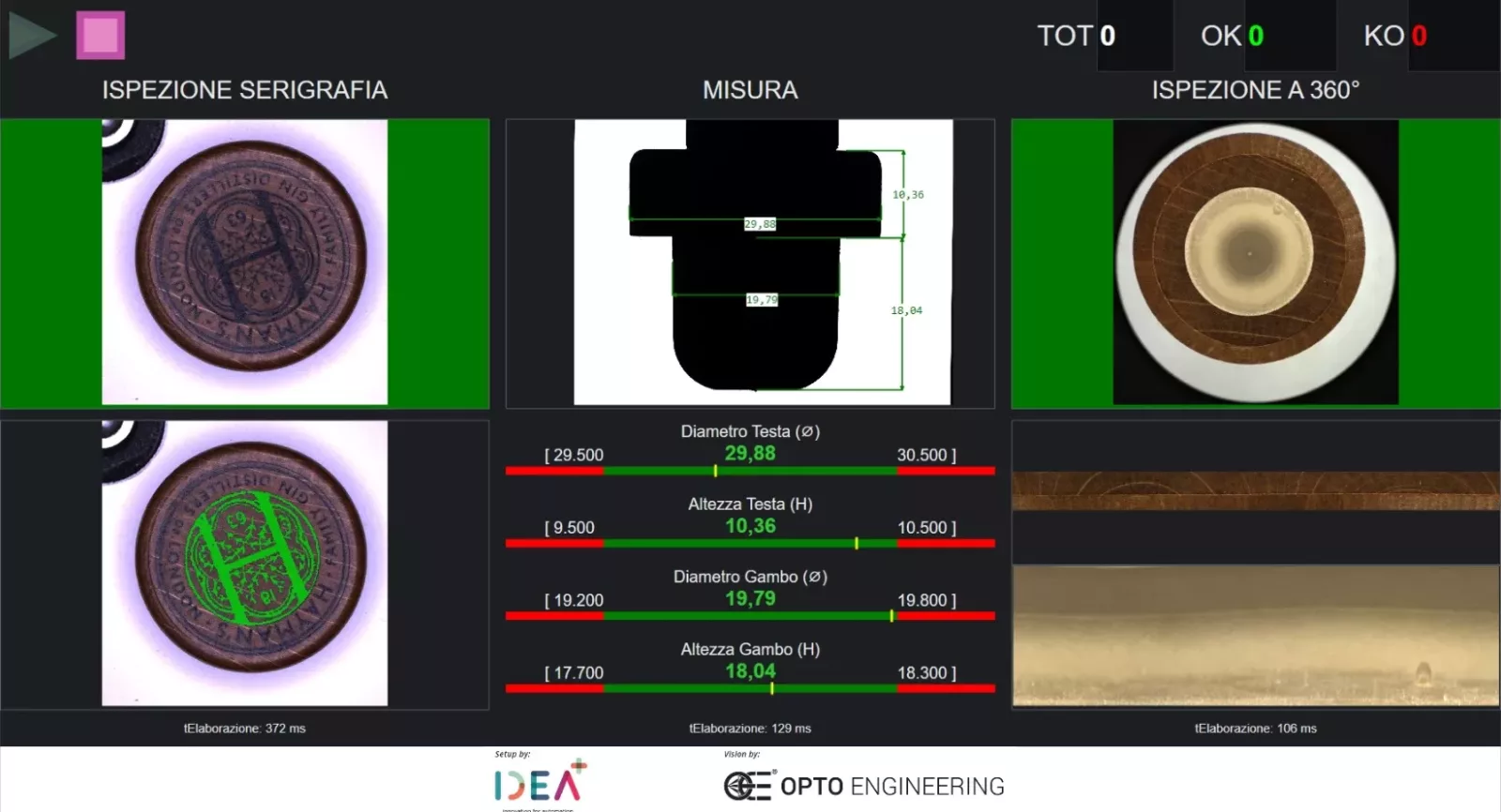

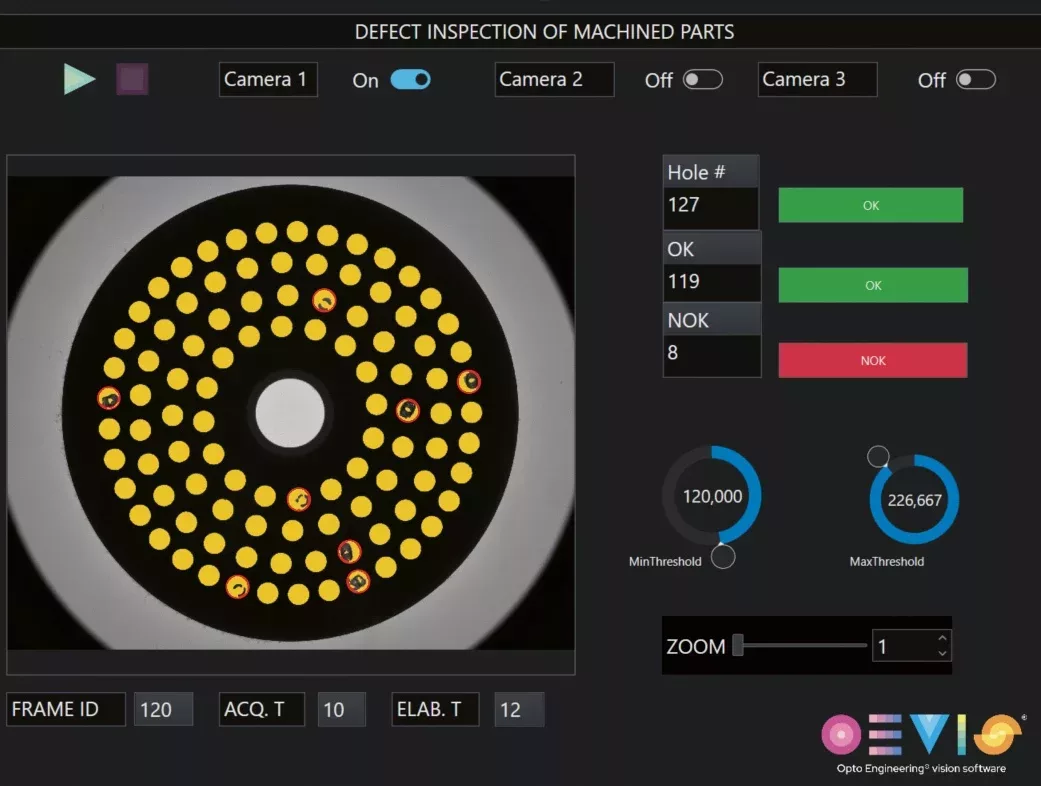

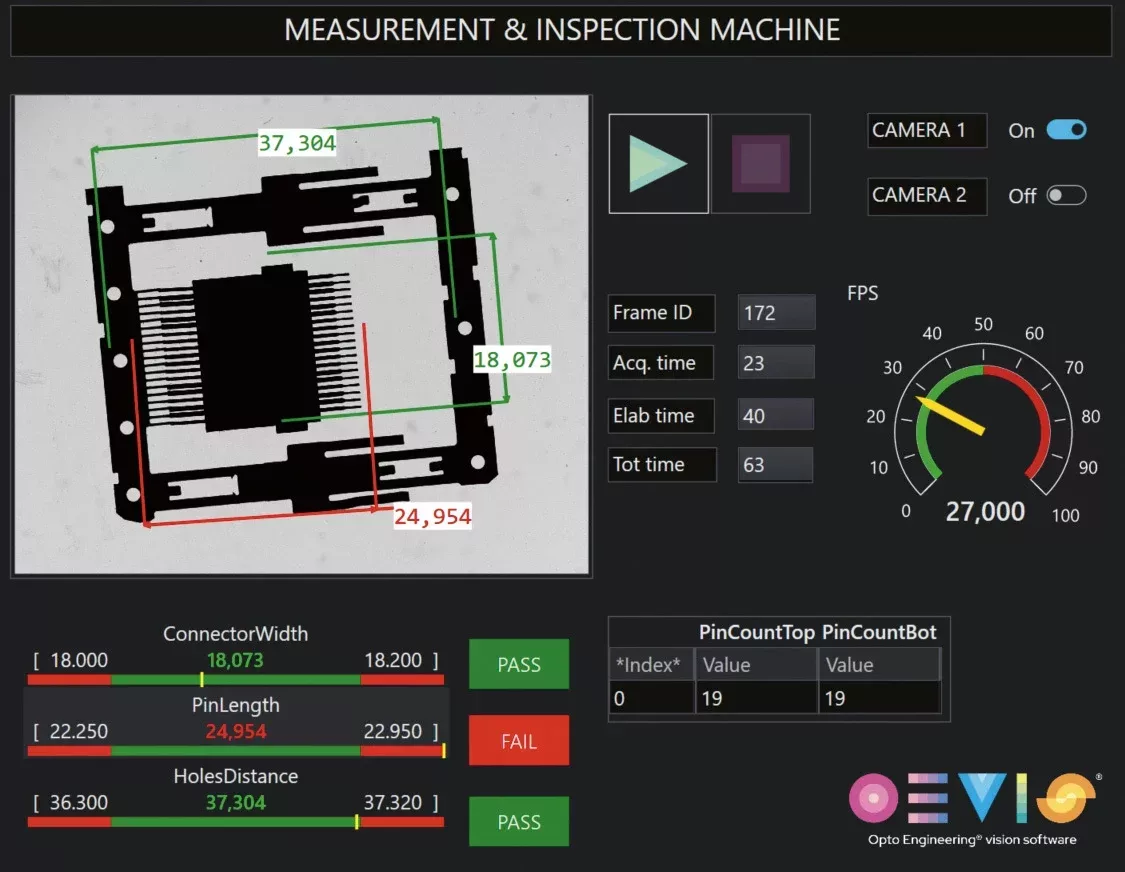

HMI Execution
Die Ergebnisse der Verarbeitung werden dem Endnutzer in modernen und intuitiven Benutzeroberflächen angezeigt.

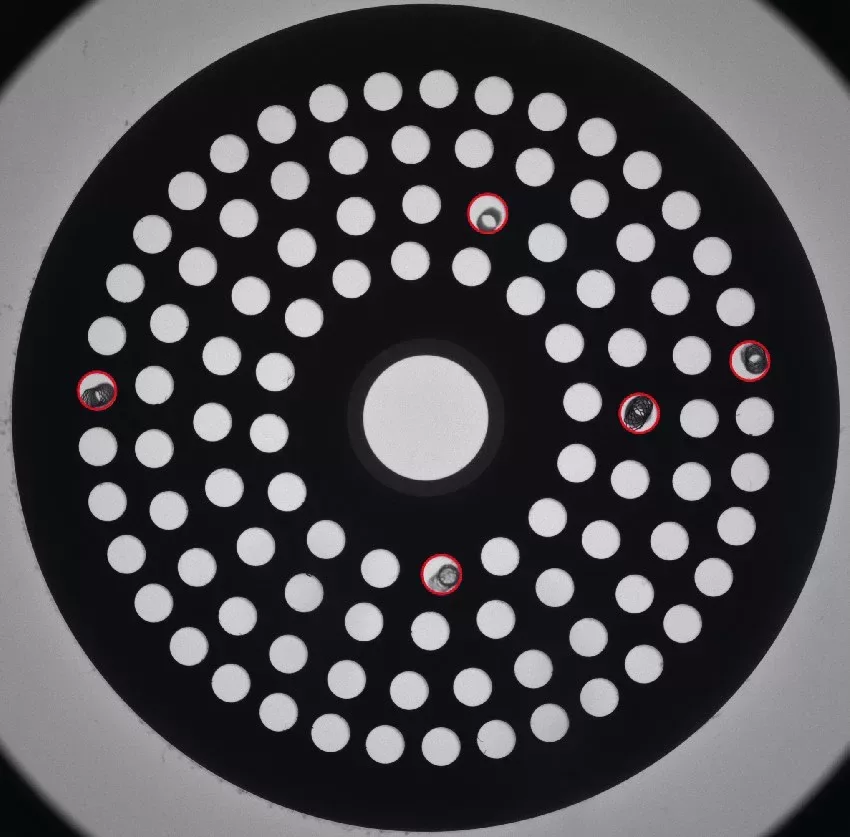

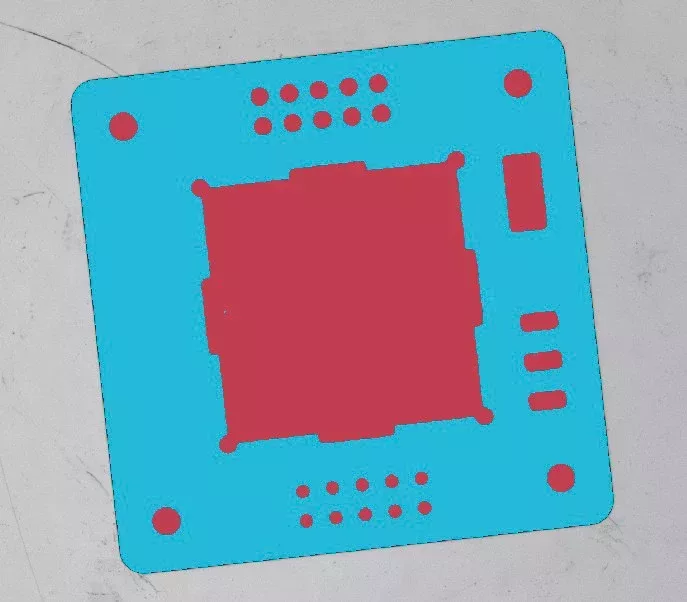

Bildverarbeitung, Segmentierung und Fehlererkennung

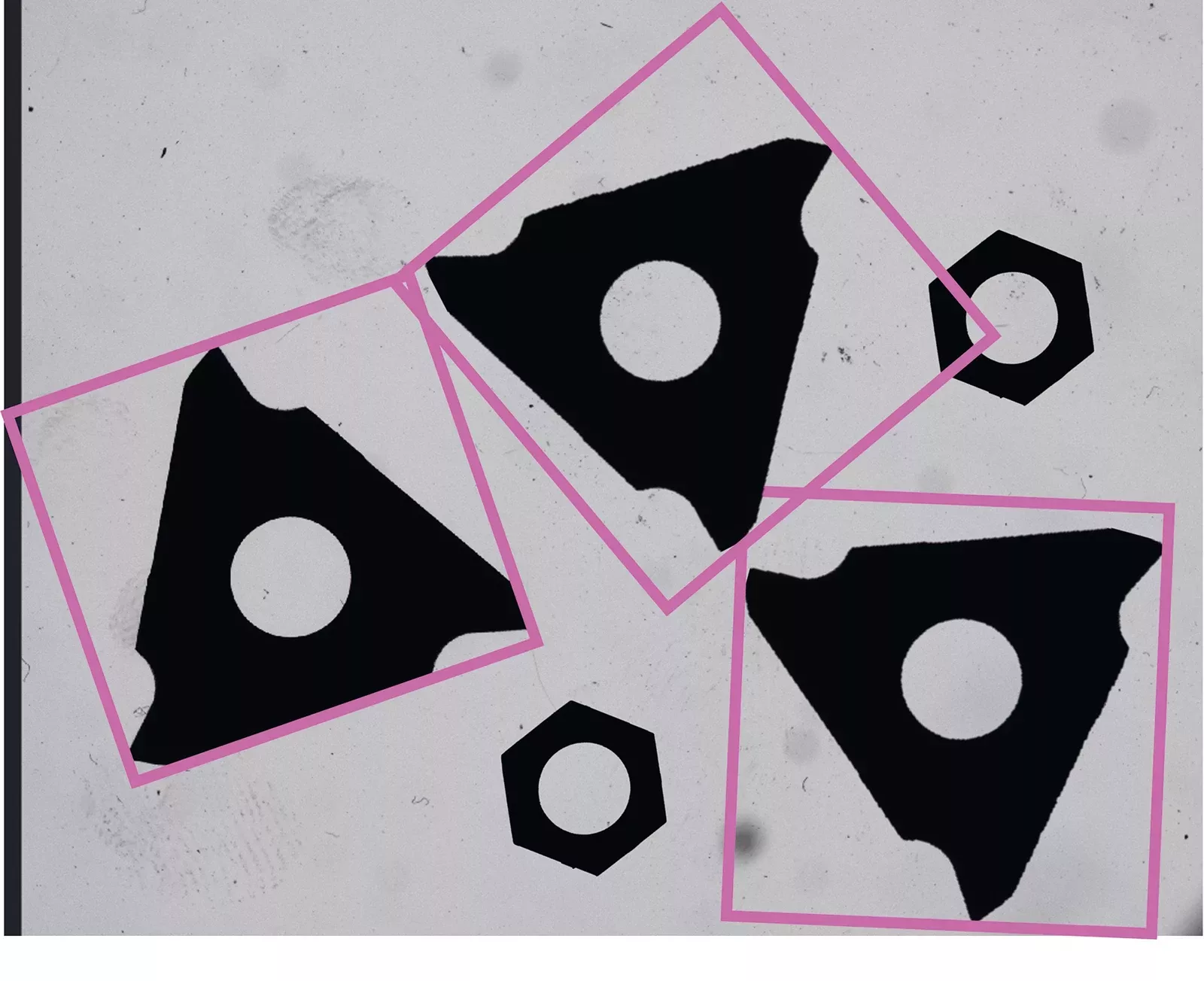

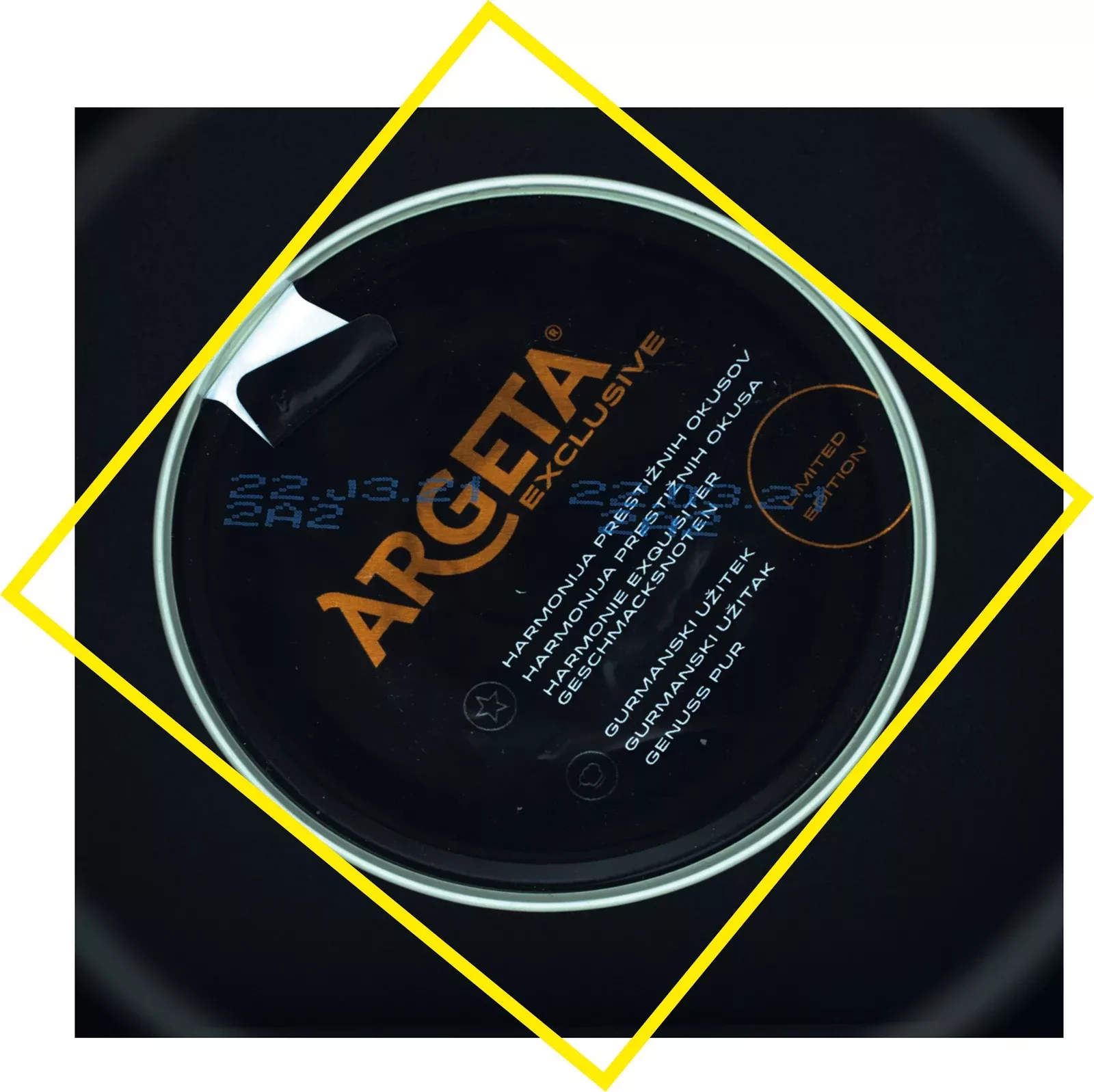

Vorlagenabgleich
Die OEVIS® Abgleich-Algorithmen identifizieren Objekte selbst unter schwierigen Bedingungen wie Rotation, lokaler Verformung, unterschiedlichen Texturen und Maßstabsänderungen zuverlässig und genau.

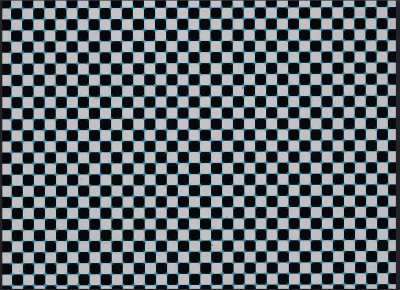

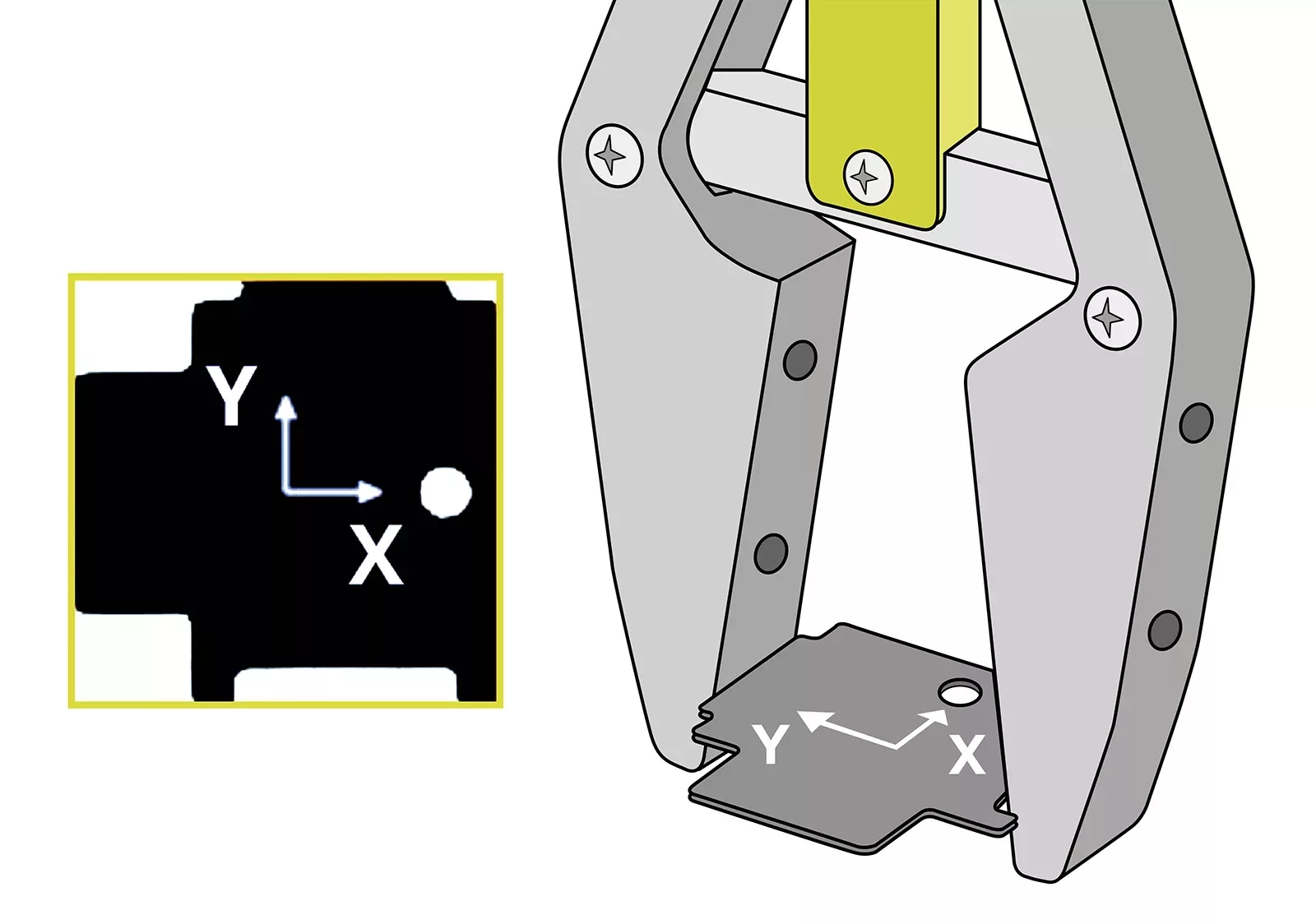

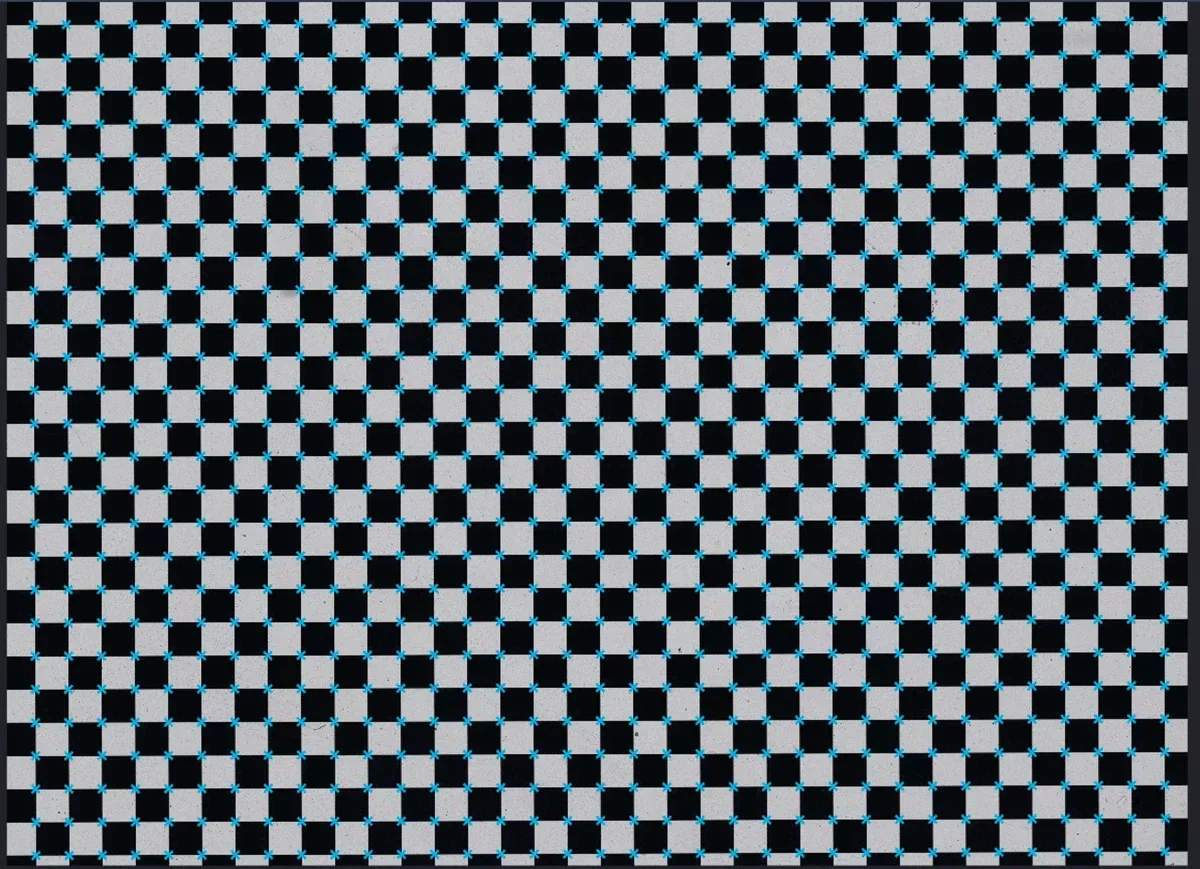

Kalibrierung, Korrektur von Verzerrungen, Roboterführung
OEVIS® Hochleistungsalgorithmen zur Verzerrungskorrektur erfüllen die Anforderungen telezentrischer Optiken und eliminieren perspektivische Verzerrungen. Darüber hinaus integriert OEVIS® präzise Hand-Augen-Kalibrierungsalgorithmen für sichtgeführte Roboteranwendungen, wie z. B. Bestückungsautomaten.

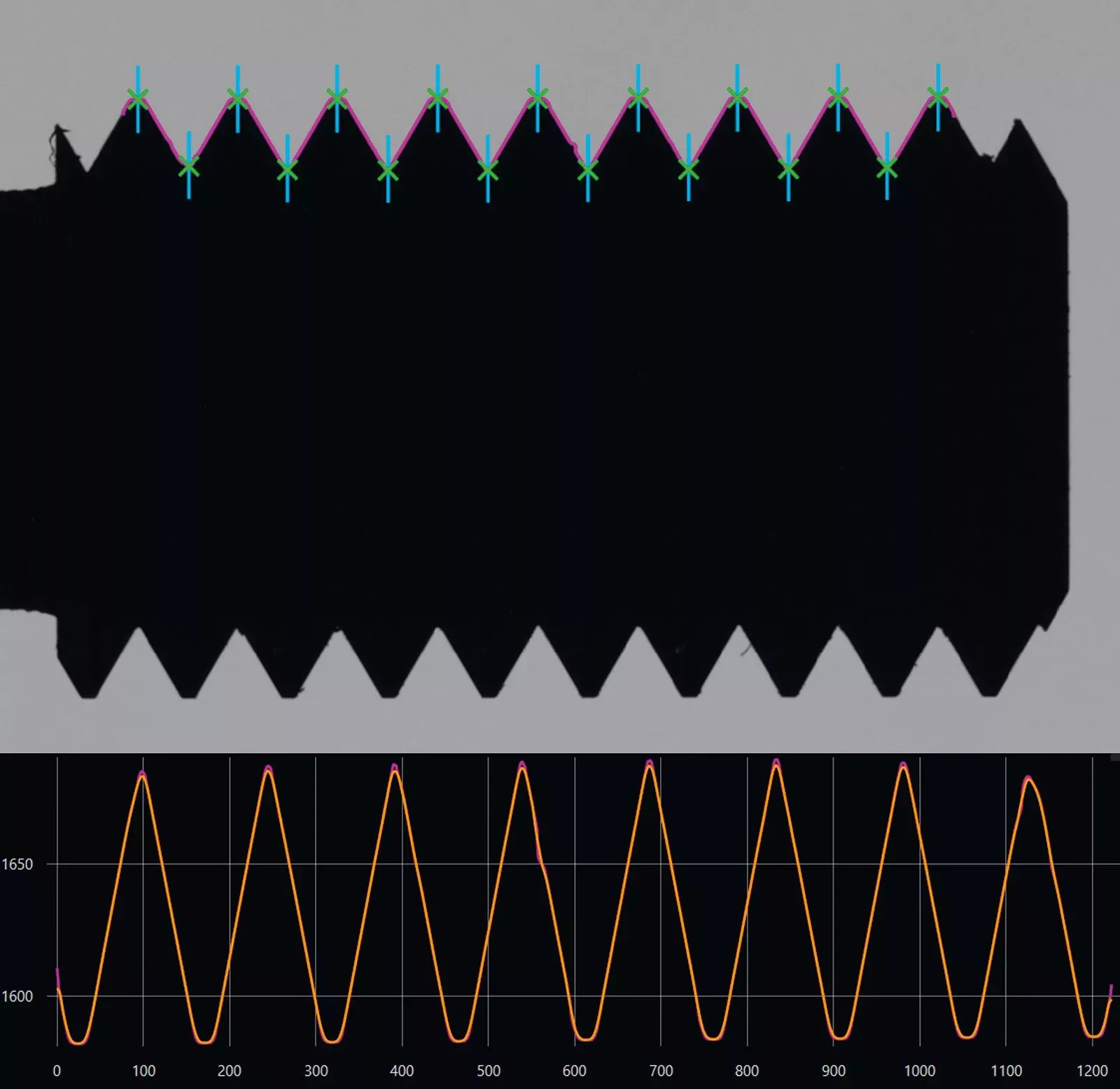

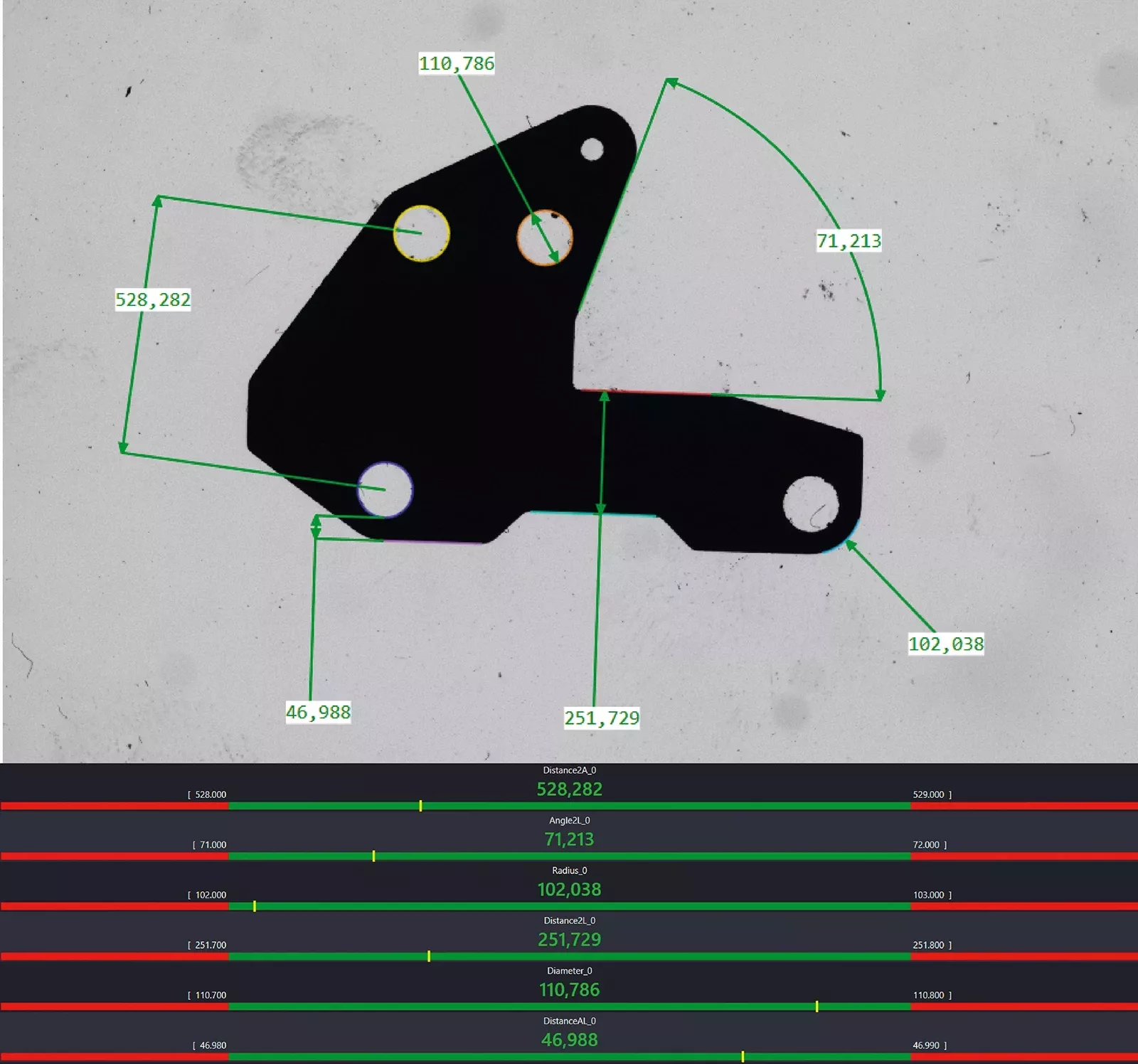

Kalibrierung, Korrektur Von Verzerrungen, Roboterführung1D-2D-kantenerkennung und Metrologie
OEVIS® findet effizient Kanten mit Hilfe vieler verschiedener Algorithmen und Kontouranalysetechniken. Die hochmodernen Algorithmen von OEVIS® messen mit Subpixel-Genauigkeit Durchmesser, Längen, Konzentrizität, Radien und Winkel von komplexen Teilen.

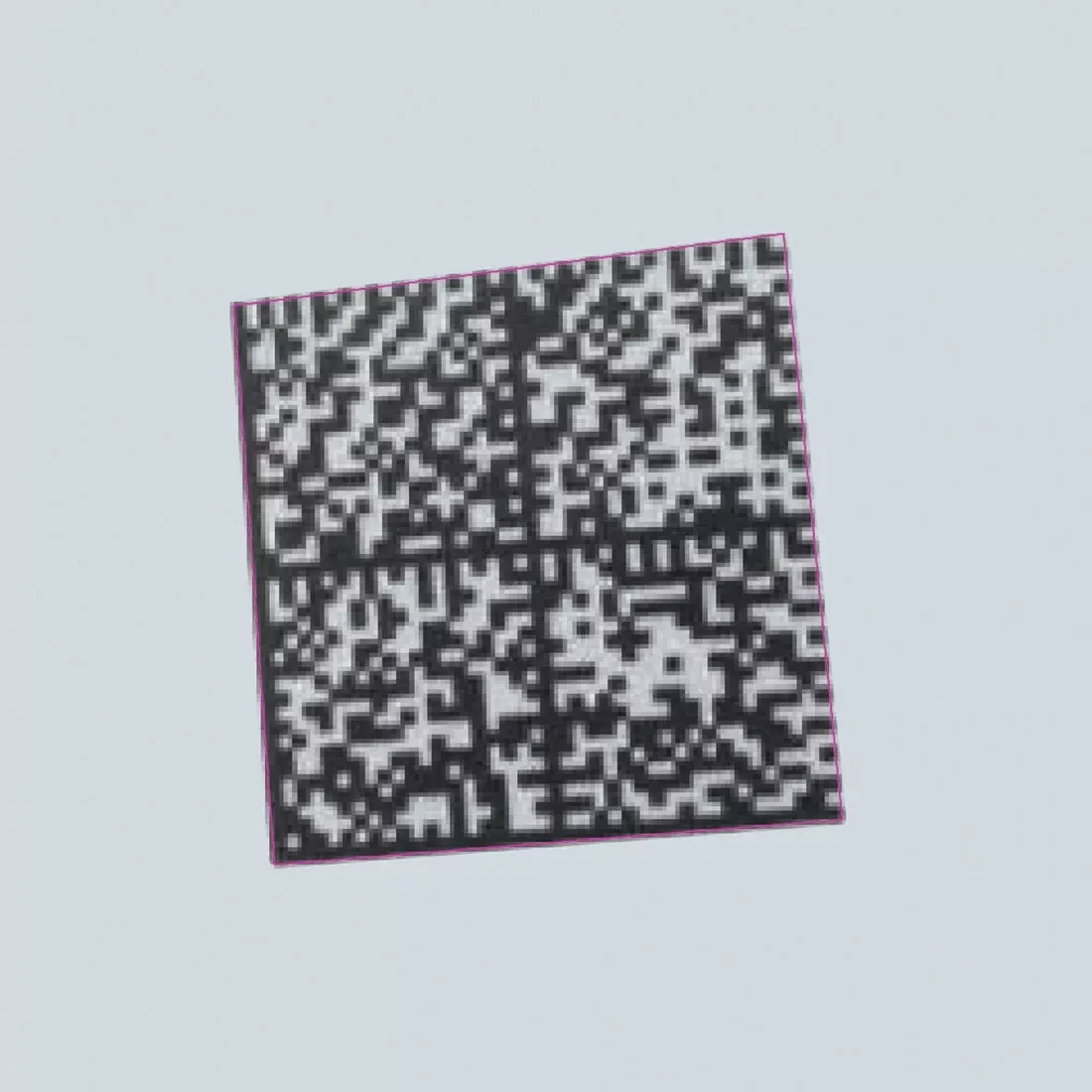

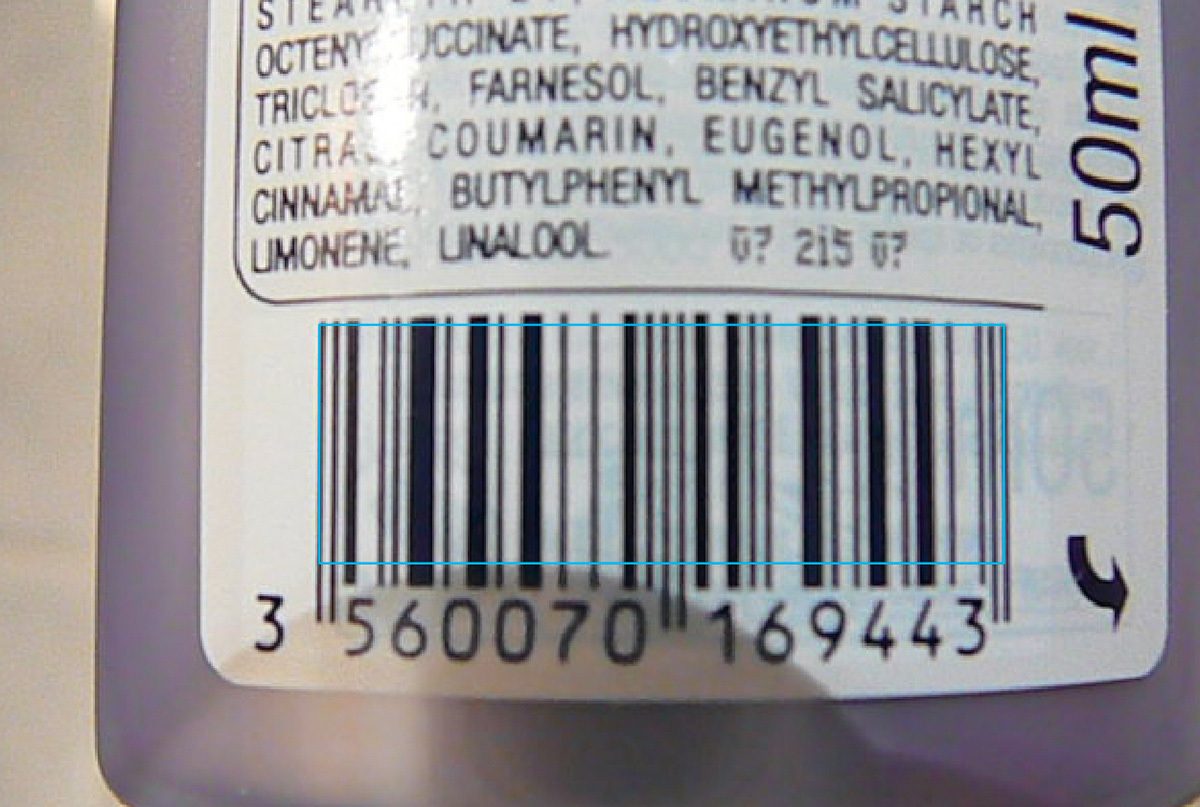

Barcode, QR-code und 2D Datencodeablesung
Die fortschrittlichen Algorithmen von OEVIS® gewährleisten ein schnelles und genaues Lesen aller gängigen Barcodes und einer breiten Palette von Datencodes, einschließlich Data Matrix ECC200, QR, PDF417, Aztec und vieler anderer.

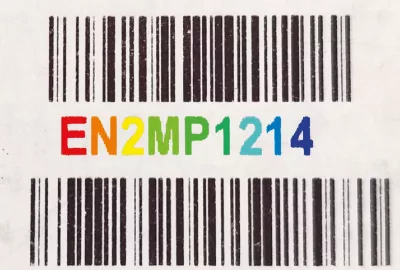

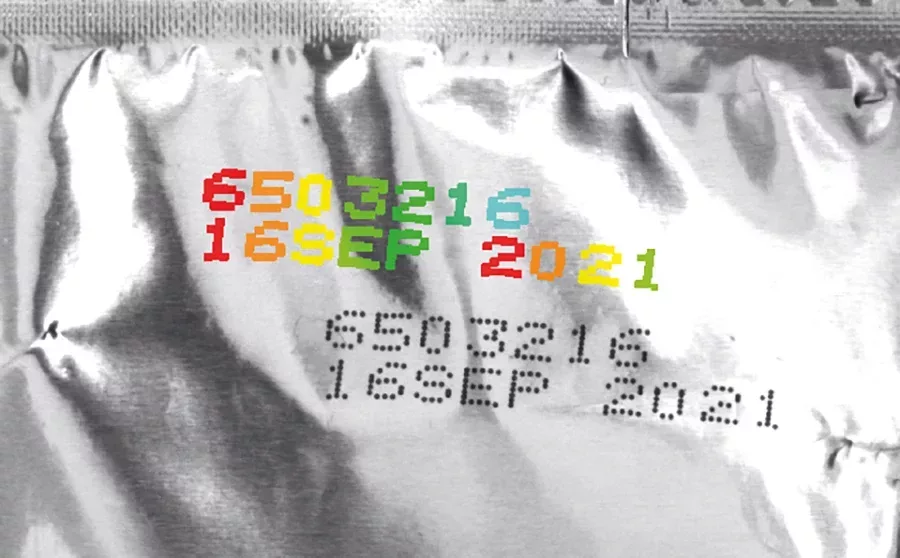

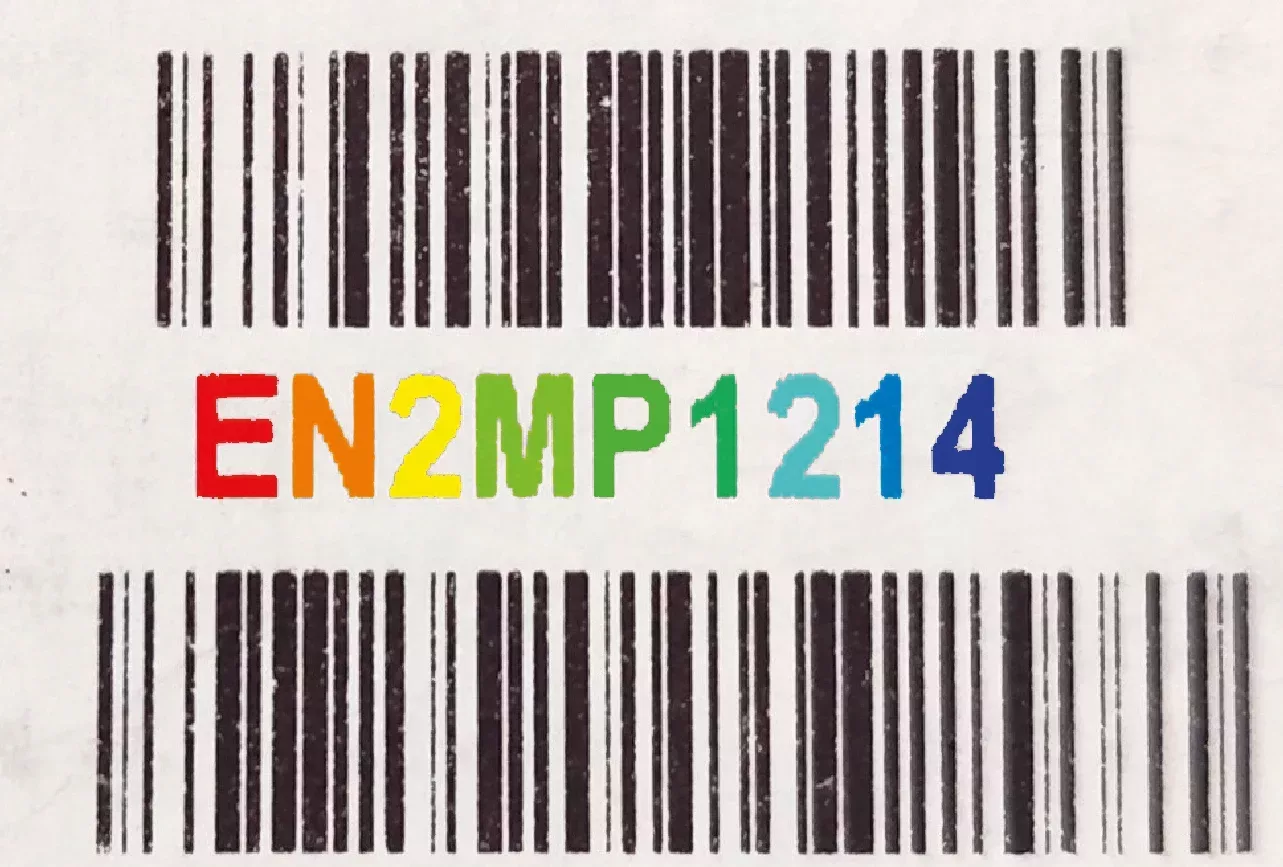

Optische Zeichenerkennung (OCR)
OEVIS® verwendet leistungsstarke Algorithmen zur Lokalisierung von Zeichen, unabhängig von deren Ausrichtung oder Schriftart. Die Erkennungsgenauigkeit wird durch Funktionen zur Daten-Augmentation weiter verbessert. Darüber hinaus sind viele vorgefertigte Schriftarten verfügbar.

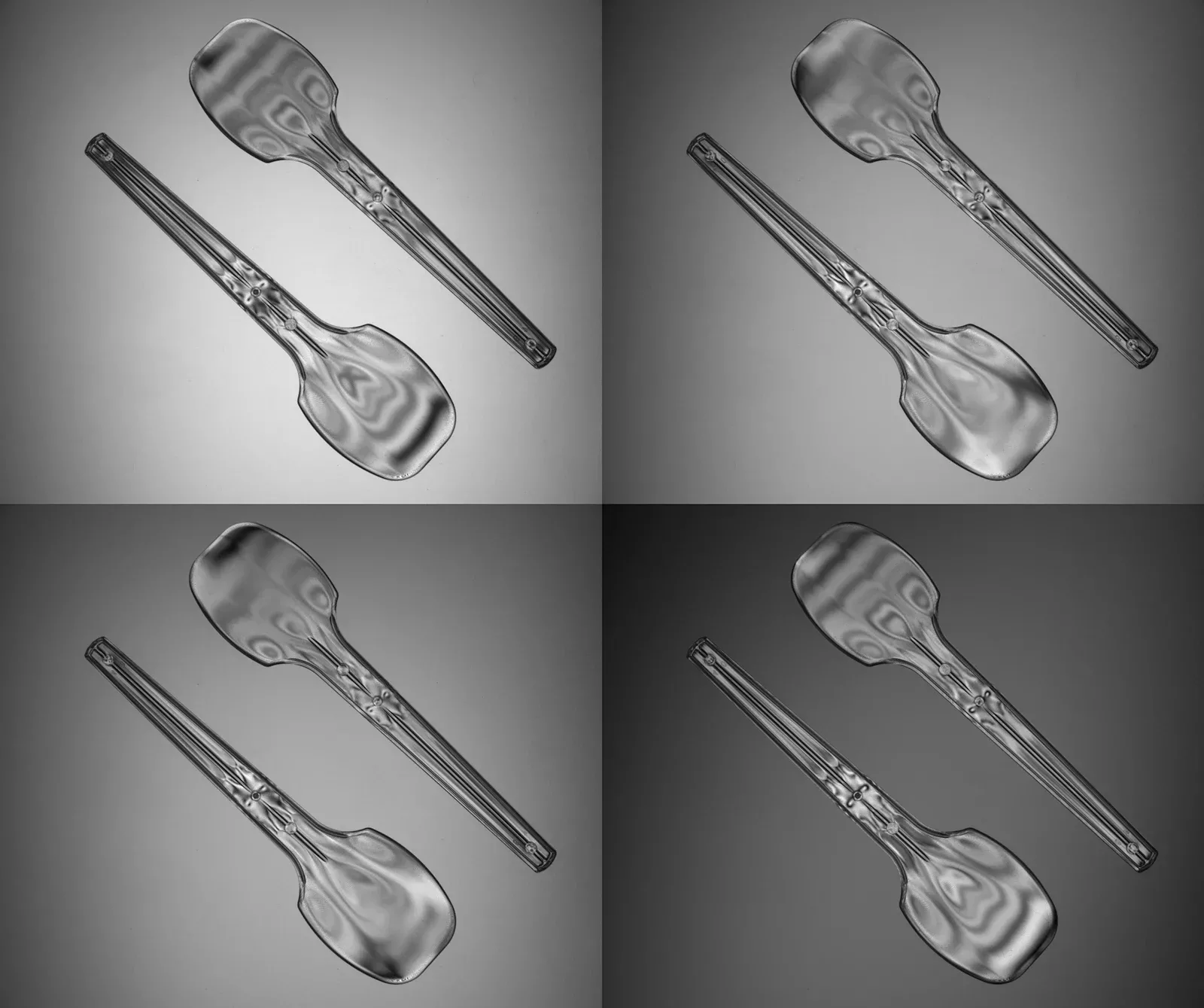

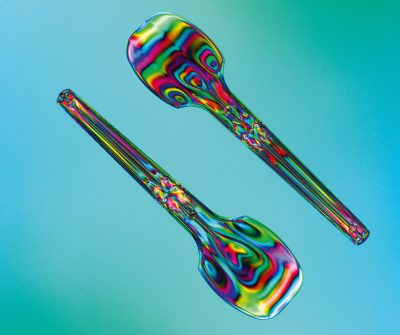

Polarisationsanalyse
OEVIS® verfügt über zahlreiche Algorithmen zur Analyse von Bildern, die mit polarisierten Kameras aufgenommen wurden, einschließlich AoLP/DoLP-Mapping, Simulation von Polarisationszuständen usw.

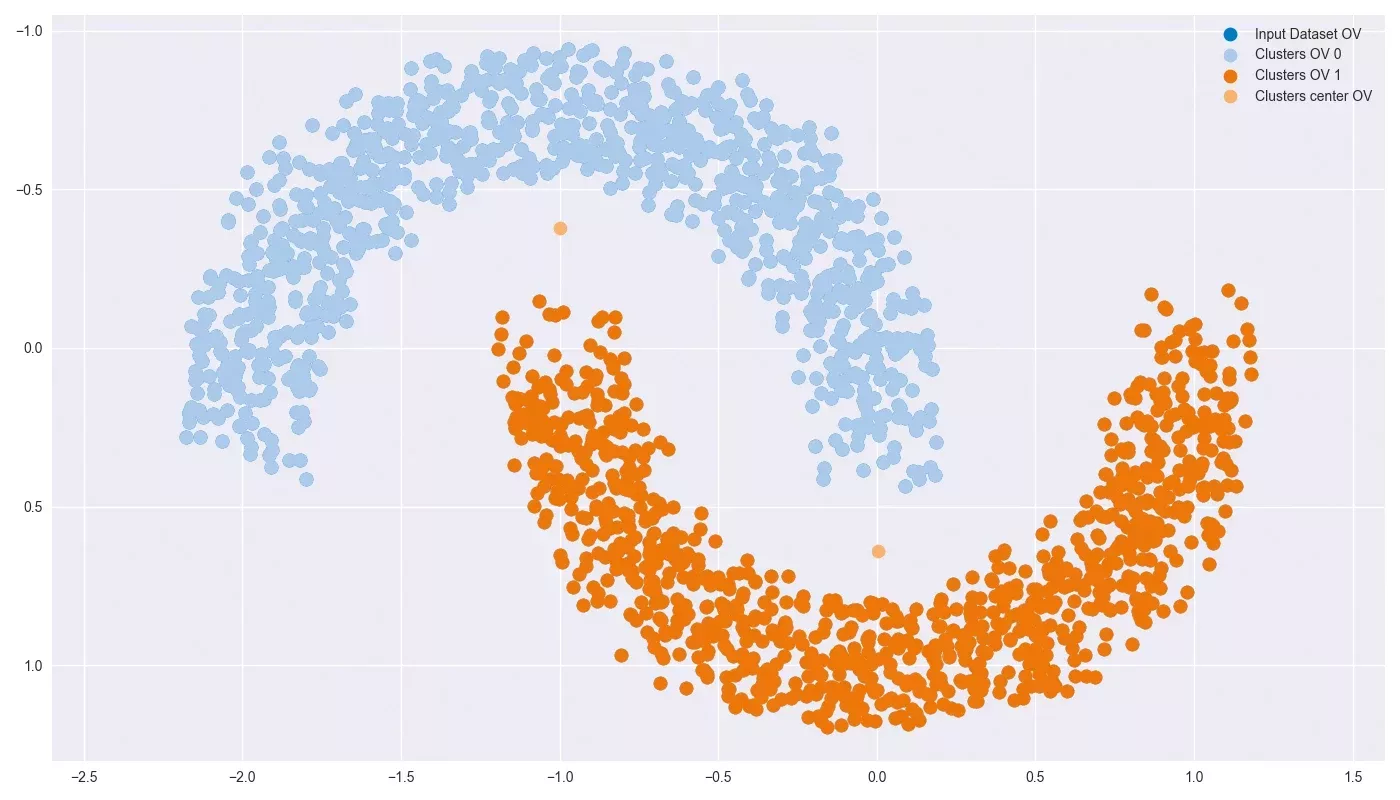

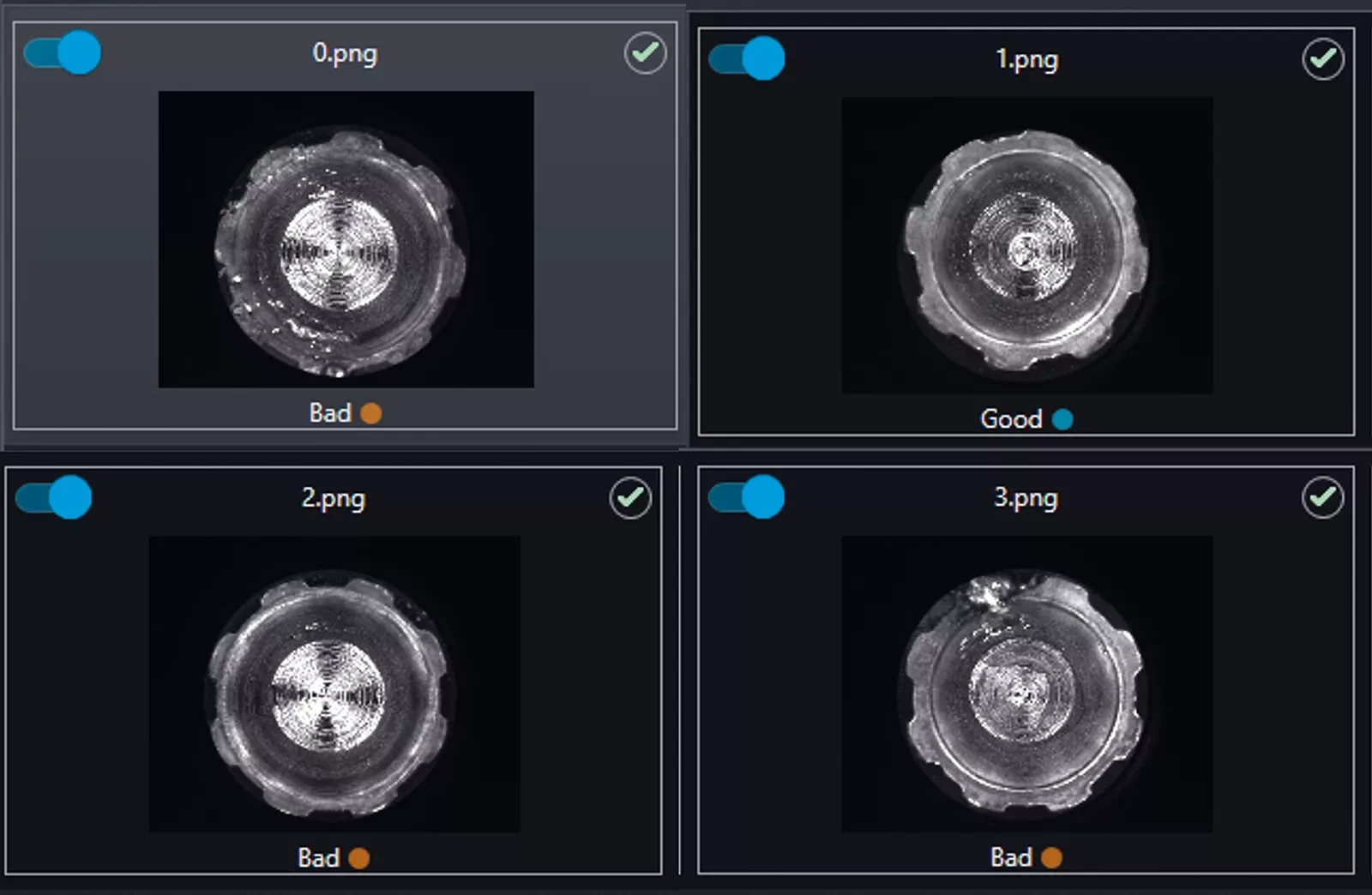

Datenklassifizierung und Maschinelles Lernen
OEVIS® verfügt über maschinelle Lernmodelle (MLP, SVM, KNN) und Clustering-Funktionen (KMeans, DBSCAN) für komplexe Bildanalyseaufgaben wie die Unterscheidung zwischen verschiedenen Texturen oder das Clustern von Objekten mit unregelmäßigen Formen.
ONNX Deep Learning Inference
Warum eine All-in-One-Software?
- Mit ein und derselben Software können Sie Bilder erfassen und bearbeiten, mit verschiedener Hardware kommunizieren und ein intuitives Front-End für den Enduser der Vision-Anwendung entwerfen
- Verwendung der gleichen Lizenz für die Entwicklung und Ausführung der Prüfung (Kombination von Entwickler mit Runtime)
- Ohne zusätzliche Lizenzen können Sie eine Vision-Anwendung, die in der Fertigungshalle läuft, ferngesteuert bearbeiten, um
- Neue Vision-Aufgaben hinzuzufügen
- Unter anderem die Zeilengeschwindigkeit zu ändern, die Größe der Teile anzupassen oder die Kameraauflösung zu erhöhen.
Teilenummern
Es werden zwei Arten von Lizenzen und ein Servicevertrag angeboten:
- Basislizenz: Lizenz, die für die Entwicklung und den Lauf eines VisionPogramms erforderlich ist.
- Zusatz-Lizenz: Optionale Zusatzlizenz, mit der Sie die Funktionalität der Basislizenz erweitern können.
- Kundendienst-Vertrag: Dieser Vertrag gewährt dem Nutzer technischen Support und Upgrades für jede Basis- oder Zusatzlizenz für die jeweils neueste veröffentlichte Version, einschließlich Fehlerbehebungen.
| Teilenummer | Beschreibung | Lizenzart/ Vertrag | Unbefristet | Lizenzvertrieb |
|---|---|---|---|---|
| OEVIS | All-in-OneVision-Software mit USB-Dongleals Schlüssel | Basislizenz | JA | USB-dongle |
| OEVIS-A-M (1) | OEVIS Multithreading-Zusatzmodul | Zusatz-Lizenz | JA | USB-dongle |
| OEVIS-EXT (2) | OEVIS 365-Tage-Support und Updates | Kundendienst-Vertrag | NEIN | n.a. |
Anmerkungen
- Nur in Verbindung mit einer OEVIS-Basislizenz erhältlich.
- Dieser Service muss bei der erstmaligen Bestellung von OEVIS erworben werden. Wenn Sie OEVIS über einen autorisierten Vertriebspartner erwerben, übernimmt dieser Ihren technischen Support. Kontaktieren Sie uns, um zu erfahren, ob Sie direkt oder über einen lokalen Vertriebspartner bestellen können.
Was ist OEVIS-EXT?
OEVIS-EXT ist ein Servicevertrag mit einer Laufzeit von 365 Tagen, der Folgendes umfasst:
- Spezieller technischer Support (1), der Unterstützung bei der Nutzung und dem Betrieb der Software, eine aktuelle Dokumentation, das Recht zur Nutzung und Änderung der in der Software enthaltenen Beispielprogramme umfasst
- Upgrade jeder Lizenz auf die neueste Version von OEVIS (einschließlich Fehlerbehebungen), die vor Ende der Vertragslaufzeit veröffentlicht wird
- Zugang zum Kauf neuer Add-ons, die vor Ende der Vertragslaufzeit veröffentlicht werden.
Mit dem Kauf der ersten OEVIS-Lizenz ist nur ein OEVIS-EXT-Servicevertrag pro Kunde erforderlich, unabhängig von der Anzahl der bestellten OEVIS-Lizenzen und zugehörigen Add-Ons.
Opto Engineering® empfiehlt, OEVIS-EXT jährlich zu erneuern. Kontaktieren Sie uns, für weitere Informationen zu den Nutzungsbedingungen von OEVIS-EXT.
Hinweise:
1. Wenn Sie OEVIS über einen autorisierten Vertriebspartner erwerben, übernimmt dieser den technischen Support. Kontaktieren Sie uns, um zu erfahren, ob Sie direkt oder über einen lokalen Vertriebspartner bestellen können.
Tech notes
Dokumentation
Durchsuchen Sie die komplette Dokumentation, die eine umfangreiche Einstiegshilfe, Erläuterungen zu Werkzeugen und Datentypen, mehrere Beispielprojekte und vieles mehr enthält
Möchten Sie mehr wissen?
Testen Sie OEVIS® kostenlos
Testen Sie alle Funktionen und Tools in der kostenlosen Testversion von OEVIS® für 30 Tage! Die Testversion enthält alle Funktionen und Add-ons.
Melden Sie sich beim Opto Engineering® Kundenportal, an, gehen Sie zum Bereich OEVIS® und fordern Sie eine kostenlose Testversion an.
Wenn Sie noch kein Konto haben, registrieren Sie bitte für ein neues Konto.
So erhalten Sie OEVIS®
Haben Sie bereits OEVIS® erworben?
Melden Sie sich beim Opto Engineering® Kundenportal an, um den OEVIS® Installer herunterzuladen, aktualisieren Sie Ihren Hardware-Lizenzschlüssel.
Wenn Sie noch kein Konto haben, registrieren Sie bitte für ein neues Konto.
