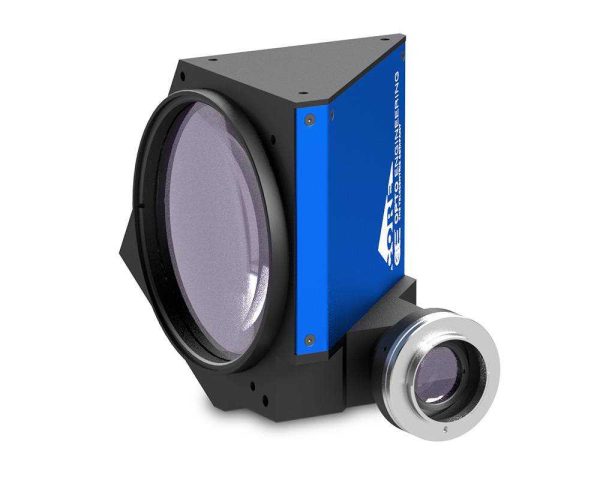

| Specifiche ottiche principali | ||
| Ingrandimento | (x) | 0.185 |
| Dimensioni dell'immagine (1) | (mm, mm) | Ø=22.0, x=18.6 |
| Massima dimensione sensore | 4/3″ | |
| Area inquadrata | ||
| 1" - 14.19 x 7.51 | (mm × mm) | 76.70 x 40.59 |
| 1.1" - 14.16 x 10.37 | (mm × mm) | 76.54 x 56.05 |
| 4/3" - 18.93 x 10.61 (2) | (mm × mm) | 102.32 x 57.35 |
| Specifiche ottiche avanzate | ||
| Distanza di lavoro (3) | (mm) | 278.6 |
| Working ƒ/N (4) | 8 | |
| Telecentricità tipica (max) (5) | (deg) | <0.05 (0.10) |
| Distorsione tipica (max) (6) | (%) | <0.04 (0.10) |
| Profondità di campo (7) | (mm) | 12.10 |
| Risoluzione (8) | (μm) | 27 |
| Specifiche meccaniche | ||
| Mount | F | |
| Regolazione di fase (9) | Yes | |
| Dimensione A (10) | (mm) | 139 |
| Dimensione B (10) | (mm) | 176 |
| Dimensione C (10) | (mm) | 200.5 |
| Massa | (g) | 4403 |
Ultimo aggiornamento 02 nov 2026
Note
- Indica le dimensioni e la forma dell’immagine, dove “Ø =” indica il diametro e “x =” indica l’altezza e la larghezza nominale dell’immagine (vedi Informazioni tecniche per il relativo disegno).
- Con sensore IMX387, il campo inquadrato può mostrare del vignettamento. Controllare attentamente le dimensioni dell'immagine.
- Distanza di lavoro: distanza tra il frontale delle meccaniche e l’oggetto. Impostare questa distanza entro l’intervallo ± 3% del valore nominale per garantire massima risoluzione e minima distorsione.
- Working f/N (wf/N): esprime l'f-number reale dell'obiettivo quando lavora come macro. Obiettivi con apertura ridotta possono essere forniti su richiesta.
- Massima inclinazione tra i raggi principali e l’asse ottico sul lato dell'oggetto. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
- Deviazione percentuale dell’immagine digitale comparata con un’immagine ideale totalmente priva di distorsione. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
- Agli estremi della profondità di campo, l’immagine acquisita può ancora essere utilizzata ai fini della misura. Tuttavia, per ottenere la massima nitidezza, si consiglia di considerare solo metà del valore della profondità di campo nominale. La dimensione dei pixel impiegati per il calcolo è pari a 3.45 μm.
- Lato oggetto, calcolato con il criterio di Rayleigh con λ= 520 nm
- Indica la disponibilità della funzione integrata di regolazione di fase della camera.
- A causa della particolare forma del TCCR120xx potrebbe essere necessario verificare la compatibilità meccanica con la vostra telecamera.
Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.
Opto Engineering® si impegna costantemente a generare una lista di compatibilità privo di errori, ma nonstante ciò consigliamo sempre di consultare il nostro supporto tecnico prima di acquistare un prodotto compatibile. Opto Engineering® non si ritiene responsabile per eventuali danni o malfunzionamenti causati da una errata selezione di un prodotto compatibile.
ITA168-GM-10J
Area scan camera 5472 x 3084, 16.8 MP, Sony IMX387, CMOS Global shutter, 4/3", Mono, 1 GigE, POE, M42x1 FD 12 mount
ITA168-GC-10J
Area scan camera 5472 x 3084, 16.8 MP, Sony IMX387, CMOS Global shutter, 4/3", Color, 1 GigE, POE, M42x1 FD 12 mount
ITA196-GM-10J
Area scan camera 4432 x 4436, 19.6 MP, Sony IMX367, CMOS Global shutter, 4/3", Mono, 1 GigE, POE, M42x1 FD 12 mount
ITA196-GC-10J
Area scan camera 4432 x 4436, 19.6 MP, Sony IMX367, CMOS Global shutter, 4/3", Color, 1 GigE, POE, M42x1 FD 12 mount
LTCLCR096-R
Telecentric CORE illuminator, beam dimensions Ø = 120, x = 99, red, 625 nm
LTCLCR096-G
Telecentric CORE illuminator, beam dimensions Ø = 120, x = 99, green, 525 nm
LTCLCR096-B
Telecentric CORE illuminator, beam dimensions Ø = 120, x = 99, blue, 460 nm
LTCLCR096-W
Telecentric CORE illuminator, beam dimensions Ø = 120, x = 99, white, 6000 K
PT064-096
Calibration pattern
PT064-096-C
Checkerboard calibration pattern for telecentric lens with certificate
PT064-096-P
Calibration pattern
CMHOCR096
Clamping mechanics for TCCRxx096 lenses and LTCLCR096-X illuminators
CMPTCR096
Mounting plate for CORE telecentric lenses
CMTHCR096
Precision alignment mechanics for telecentric setup
RT-102201946
Adapter M42x1 FD 12 to F mount for cameras
