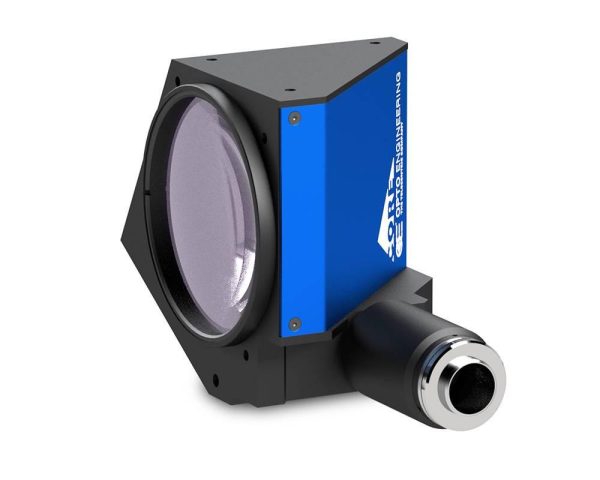

TCCR4MP080-C
Caratteristiche
Downloads
Prodotti compatibili
Specifiche ottiche principali
Ingrandimento (x) 0.220
Dimensioni dell'immagine (1) (mm, mm) Ø=22.0, x=19.0
Massima dimensione sensore 4/3″
Area inquadrata
1" - 14.19 x 7.51 (mm × mm) 64.50 x 34.14
1.1" - 14.16 x 10.37 (mm × mm) 64.36 x 47.14
4/3" - 18.93 x 10.61 (2) (mm × mm) 86.05 x 48.23
Specifiche ottiche avanzate
Distanza di lavoro (3) (mm) 226.8
Working ƒ/N (4) 8
Telecentricità tipica (max) (5) (deg) <0.04 (0.10)
Distorsione tipica (max) (6) (%) <0.08 (0.10)
Profondità di campo (7) (mm) 8.60
Risoluzione (8) (μm) 23
Specifiche meccaniche
Mount C
Regolazione di fase (9) Yes
Dimensione A (10) (mm) 119
Dimensione B (10) (mm) 145
Dimensione C (10) (mm) 210
Massa (g) 3100

Ultimo aggiornamento 02 nov 2026

REACH
PATENTED

Note

  1. Indica le dimensioni e la forma dell’immagine, dove “Ø =” indica il diametro e “x =” indica l’altezza e la larghezza nominale dell’immagine (vedi Informazioni tecniche per il relativo disegno).
  2. Con sensore IMX387, il campo inquadrato può mostrare del vignettamento. Controllare attentamente le dimensioni dell'immagine.
  3. Distanza di lavoro: distanza tra il frontale delle meccaniche e l’oggetto. Impostare questa distanza entro l’intervallo ± 3% del valore nominale per garantire massima risoluzione e minima distorsione.
  4. Working f/N (wf/N): esprime l'f-number reale dell'obiettivo quando lavora come macro. Obiettivi con apertura ridotta possono essere forniti su richiesta.
  5. Massima inclinazione tra i raggi principali e l’asse ottico sul lato dell'oggetto. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
  6. Deviazione percentuale dell’immagine digitale comparata con un’immagine ideale totalmente priva di distorsione. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
  7. Agli estremi della profondità di campo, l’immagine acquisita può ancora essere utilizzata ai fini della misura. Tuttavia, per ottenere la massima nitidezza, si consiglia di considerare solo metà del valore della profondità di campo nominale. La dimensione dei pixel impiegati per il calcolo è pari a 3.45 μm.
  8. Lato oggetto, calcolato con il criterio di Rayleigh con λ= 520 nm
  9. Indica la disponibilità della funzione integrata di regolazione di fase della camera.
  10. A causa della particolare forma del TCCR120xx potrebbe essere necessario verificare la compatibilità meccanica con la vostra telecamera.
Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.

Documenti tecnici

Product user guide
Back focal adjustment

Datasheet

Scarica datasheet

Layout

DXF
IGS
PDF
STEP
SLDPRT
Opto Engineering® si impegna costantemente a generare una lista di compatibilità privo di errori, ma nonstante ciò consigliamo sempre di consultare il nostro supporto tecnico prima di acquistare un prodotto compatibile. Opto Engineering® non si ritiene responsabile per eventuali danni o malfunzionamenti causati da una errata selezione di un prodotto compatibile.
ITA168-GM-10J
Area scan camera 5472 x 3084, 16.8 MP, Sony IMX387, CMOS Global shutter, 4/3", Mono, 1 GigE, POE, M42x1 FD 12 mount
ITA168-GC-10J
Area scan camera 5472 x 3084, 16.8 MP, Sony IMX387, CMOS Global shutter, 4/3", Color, 1 GigE, POE, M42x1 FD 12 mount
ITA196-GM-10J
Area scan camera 4432 x 4436, 19.6 MP, Sony IMX367, CMOS Global shutter, 4/3", Mono, 1 GigE, POE, M42x1 FD 12 mount
ITA196-GC-10J
Area scan camera 4432 x 4436, 19.6 MP, Sony IMX367, CMOS Global shutter, 4/3", Color, 1 GigE, POE, M42x1 FD 12 mount
LTCLCR080-R
Telecentric CORE illuminator, beam dimensions Ø = 98, x = 90, red, 625 nm
LTCLCR080-G
Telecentric CORE illuminator, beam dimensions Ø = 98, x = 90, green, 525 nm
LTCLCR080-B
Telecentric CORE illuminator, beam dimensions Ø = 98, x = 90, blue, 460 nm
LTCLCR080-W
Telecentric CORE illuminator, beam dimensions Ø = 98, x = 90, white, 6000 K
PT064-096
Calibration pattern
PT064-096-C
Checkerboard calibration pattern for telecentric lens with certificate
PT064-096-P
Calibration pattern
CMHOCR080
Clamping mechanics for TCCRxx080 lenses and LTCLCR080-X illuminators
CMPTCR080
Mounting plate for CORE telecentric lenses
CMTHCR080
Precision alignment mechanics for telecentric setup
EXT series
EXT series
Extenders and adapters
RT-190400547
Adapter M42x1 FD 12 to C mount for cameras
