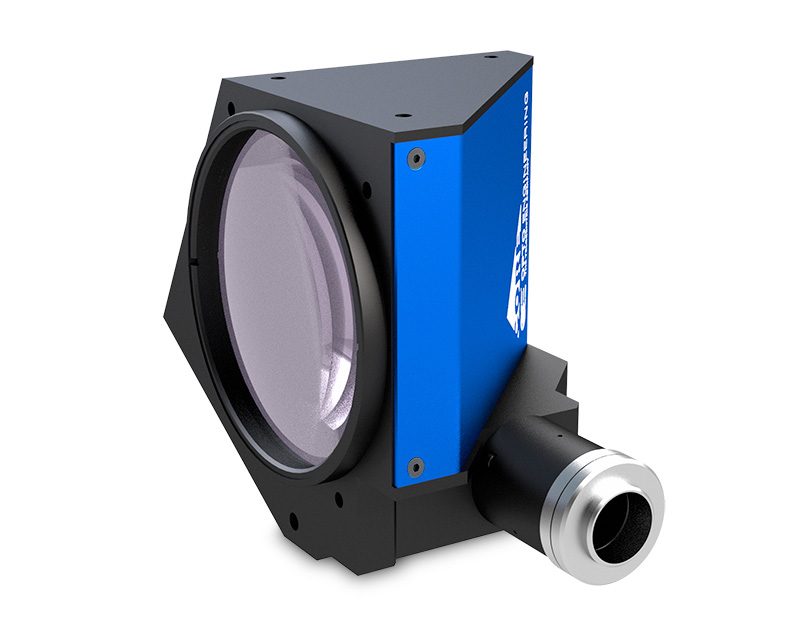

| Specifiche ottiche principali | ||
| Ingrandimento | (x) | 0.134 |
| Dimensioni dell'immagine (1) | (mm, mm) | Ø=13.4, x=11.5 |
| Massima dimensione sensore | 1/1.2″ | |
| Area inquadrata | ||
| 1/1.8" - 7.13 x 5.33 | (mm × mm) | 53.21 x 39.78 |
| 2/3" - 8.50 x 7.09 | (mm × mm) | 63.43 x 52.91 |
| 1/1.2" - 11.35 x 7.13 (2) | (mm × mm) | 84.70 x 53.21 |
| Specifiche ottiche avanzate | ||
| Distanza di lavoro (3) | (mm) | 226.8 |
| Working ƒ/N (4) | 8 | |
| Telecentricità tipica (max) (5) | (deg) | <0.08 (0.10) |
| Distorsione tipica (max) (6) | (%) | <0.08 (0.10) |
| Profondità di campo (7) | (mm) | 23.10 |
| Risoluzione (8) | (μm) | 38 |
| Specifiche meccaniche | ||
| Mount | C | |
| Regolazione di fase (9) | Yes | |
| Dimensione A (10) | (mm) | 119 |
| Dimensione B (10) | (mm) | 145 |
| Dimensione C (10) | (mm) | 180.90000000000001 |
| Massa | (g) | 3068 |
Ultimo aggiornamento 02 nov 2026
Note
- Indica le dimensioni e la forma dell’immagine, dove “Ø =” indica il diametro e “x =” indica l’altezza e la larghezza nominale dell’immagine (vedi Informazioni tecniche per il relativo disegno).
- Con sensore IMX249, il campo inquadrato può mostrare del vignettamento. Controllare attentamente le dimensioni dell'immagine.
- Distanza di lavoro: distanza tra il frontale delle meccaniche e l’oggetto. Impostare questa distanza entro l’intervallo ± 3% del valore nominale per garantire massima risoluzione e minima distorsione.
- Working f/N (wf/N): esprime l'f-number reale dell'obiettivo quando lavora come macro. Obiettivi con apertura ridotta possono essere forniti su richiesta.
- Massima inclinazione tra i raggi principali e l’asse ottico sul lato dell'oggetto. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
- Deviazione percentuale dell’immagine digitale comparata con un’immagine ideale totalmente priva di distorsione. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
- Agli estremi della profondità di campo, l’immagine acquisita può ancora essere utilizzata ai fini della misura. Tuttavia, per ottenere la massima nitidezza, si consiglia di considerare solo metà del valore della profondità di campo nominale. La dimensione dei pixel impiegati per il calcolo è pari a 3.45 μm.
- Lato oggetto, calcolato con il criterio di Rayleigh con λ= 520 nm
- Indica la disponibilità della funzione integrata di regolazione di fase della camera.
- A causa della particolare forma del TCCR120xx potrebbe essere necessario verificare la compatibilità meccanica con la vostra telecamera.
Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.
Opto Engineering® si impegna costantemente a generare una lista di compatibilità privo di errori, ma nonstante ciò consigliamo sempre di consultare il nostro supporto tecnico prima di acquistare un prodotto compatibile. Opto Engineering® non si ritiene responsabile per eventuali danni o malfunzionamenti causati da una errata selezione di un prodotto compatibile.
ITA23-GM-10C
Area scan camera 1936 x 1216, 2.4 MP, Sony IMX249, CMOS Global shutter, 1/1.2", Mono, 1 GigE, POE, C mount
ITA23-GC-10C
Area scan camera 1936 x 1216, 2.4 MP, Sony IMX249, CMOS Global shutter, 1/1.2", Color, 1 GigE, POE, C mount
ITA124-GM-20C
Area scan camera 4128 x 3008, 12.4 MP, Sony IMX545, CMOS Global shutter, 1/1.1", Mono, 1 GigE, POE, C mount
ITA124-GC-20C
Area scan camera 4128 x 3008, 12.4 MP, Sony IMX545, CMOS Global shutter, 1/1.1", Color, 1 GigE, POE, C mount
LTCLCR080-R
Telecentric CORE illuminator, beam dimensions Ø = 98, x = 90, red, 625 nm
LTCLCR080-G
Telecentric CORE illuminator, beam dimensions Ø = 98, x = 90, green, 525 nm
LTCLCR080-B
Telecentric CORE illuminator, beam dimensions Ø = 98, x = 90, blue, 460 nm
LTCLCR080-W
Telecentric CORE illuminator, beam dimensions Ø = 98, x = 90, white, 6000 K
PT064-096
Calibration pattern
PT064-096-C
Checkerboard calibration pattern for telecentric lens with certificate
PT064-096-P
Calibration pattern
CMHOCR080
Clamping mechanics for TCCRxx080 lenses and LTCLCR080-X illuminators
CMPTCR080
Mounting plate for CORE telecentric lenses
CMTHCR080
Precision alignment mechanics for telecentric setup
FTBP470TC
Optical filter, band pass, blue
FTBP525TC
Optical filter, band pass, green
FTBP635TC
Optical filter, band pass, red
FTBP660TC
Optical filter, band pass, dark red
FTBP850TC
Optical filter, band pass, IR
FTBP880TC
Optical filter, band pass, IR
FTSP450TC
Optical filter, short pass, dark blue
FTSP500TC
Optical filter, short pass, blue
FTSP570TC
Optical filter, short pass, cyan
FTSP700TC
Optical filter, UV+NIR cut off, VIS
FTLP510TC
Optical filter, long pass, yellow
FTLP550TC
Optical filter, long pass, orange
FTLP590TC
Optical filter, long pass, red
FTLP640TC
Optical filter, long pass, dark red
FTLP920TC
Optical filter, long pass, NIR
FTPR032TC
Optical filter, linear polarizing, VIS
