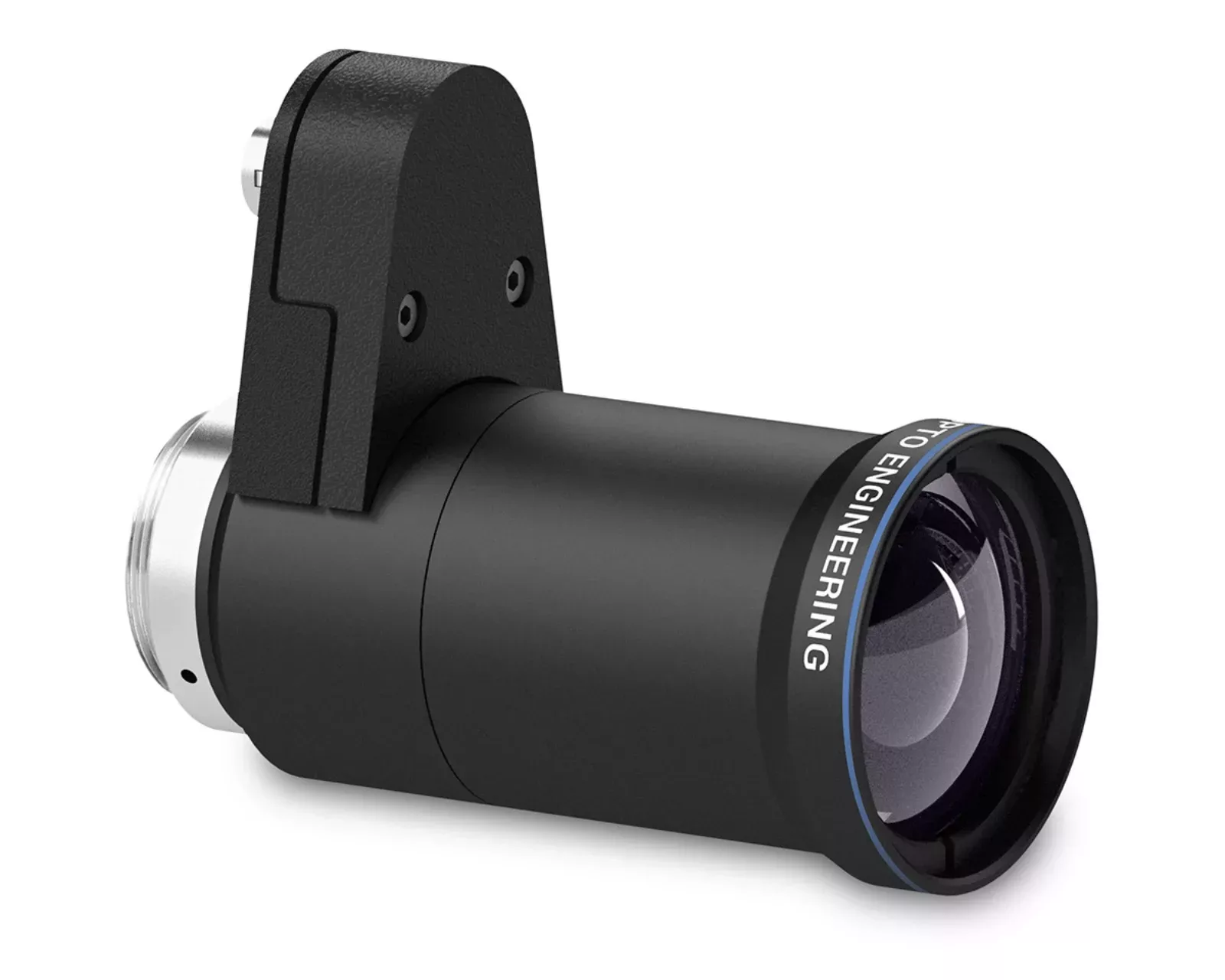

EL12MP1240
Caratteristiche
Downloads
Prodotti compatibili
Tech notes
Specifiche ottiche principali
Lunghezza focale (mm) 12
Ingrandimento (1) (x) 0.055
Cerchio immagine (mm) 17.6
Massima dimensione sensore 1.1″
Angolo visivo
2/3” - diagonal (deg) 49.5
1” - diagonal (deg) 68.5
1.1” - diagonal (deg) 74.0
Area inquadrata
2/3” - 8.50 x 7.09 (1) 154.55 x 128.91
1" - 14.19 x 7.51 (1) 258.00 x 136.55
1.1” - 14.16 x 10.37 (1) 257.45 x 188.55
Specifiche ottiche avanzate
Intervallo distanza di lavoro (2) (mm) 200 - inf
ƒ/N 4
Back focal length (mm) 13.5
Distorsione (3) (%) < 4.00
Specifiche lente liquida
Modello lente liquida EL-12-30
Sensore di temperatura Yes
Controllo del potere ottico (4) Yes
Tempo di risposta (5) (ms) 3
Tempo di impostazione (5) (ms) 20
Intervallo di correnti (mA) -300 to +300
Cicli di vita (10%-90% sinusoidale) >1,000,000,000
Connettore HR10A-7R-6PB
Specifiche meccaniche
Mount C
Regolazione di fase Yes
Filetto porta filtro -
Diametro frontale (mm) 40.0
Lunghezza (6) (mm) 74.1
Massa (g) 158
Specifiche ambientali
Temperatura di esercizio (°C) 0-40
Temperatura di stoccaggio (°C) 0-50
Umidità relativa d'esercizio (%) 20-85, non condensing
Installazione Indoor use only

Ultimo aggiornamento 03 set 2026

ROHS
REACH
WEEE

Note

  1. Calcolato alla minima distanza di lavoro.
  2. Distanza di lavoro: distanza tra il frontale delle meccaniche e l’oggetto.
  3. Deviazione percentuale dell’immagine digitale comparata con un’immagine ideale totalmente priva di distorsione.
  4. La modalità Focal Power è progettata per funzionare entro l'intervallo di distanza di lavoro specificato nella presente scheda tecnica.
  5. Tipica a 30°C, per transizioni da 0 a ±250 mA.
  6. Distanza misurata dalla meccanica frontale dell’obiettivo alla battuta della flangia.
Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.
