HC-Serie
Hyperzentrische Objektive für die 360°-Inspektion der Innenseiten und des Bodens von Hohlräumen
Produktänderungsmitteilung: Ab dem 1. Januar 2026 wird der Okularteil von HCSI013, HCSI012, HCSI023, HCSI3M, HCBI013, HCBI01, HCBI023, HCBI3M geändert: Weitere Informationen finden Sie in der Produktänderungsmitteilung.
Hauptvorteile
- Perfekte Fokussierung von hohlen Objekten mit nur einer Kamera
Für die präzise und hochauflösende gleichzeitige Abbildung der Innenwände und des Bodens von Hohlräumen - Hohlrauminspektion von außen
Es muss keine optische Sonde in den Hohlraum eingesetzt werden. - Sehr hohe Schärfentiefe und Flexibilität
Hohlräume mit unterschiedlichen Formen und Abmessungen können problemlos mit demselben Objektiv abgebildet werden - Großer Sichtwinkel, manuelle Fokussierung und variable Blende
- Ideal für die Inspektion von Flaschen und hohlen Objekten
- Nano-Modelle für die Inspektion von kleinen Hohlräumen bis zu 0.75 mm erhältlich
- Ideal für die Inspektion von Flaschen, Hohlräumen und hohlen Objekten verschiedener Art
Die HC-Serie umfasst hyperzentrische Objektive für Sensoren bis zu 1,1", die für die gleichzeitige Inspektion der Innenseiten und Bodenfläche von hohlzylindrischen Objekten mit verschiedenen Durchmessern, wie Flaschen, Dosen, Fläschchen, Gewindebohrungen und Rohren, entwickelt wurden.
HC-Objektive bilden das Innere von Hohlräumen von außen ab, dank des speziellen optischen Strahlengangs, der durch Flaschenhälse und enge Öffnungen führt.
Dieses einzigartige optische Design ermöglicht die vollständige Inspektion der Innenflächen von Hohlräumen, ohne dass das zu prüfende Objekt gedreht oder komplexe Multikamerasysteme verwendet werden müssen.
Darüber hinaus verfügen die HC-Objektive über eine variable Blende für maximale Flexibilität und einen großen Sichtwinkel, um die zu prüfenden Merkmale klar abzubilden.
HC-Objektive sind in drei verschiedenen Versionen erhältlich:

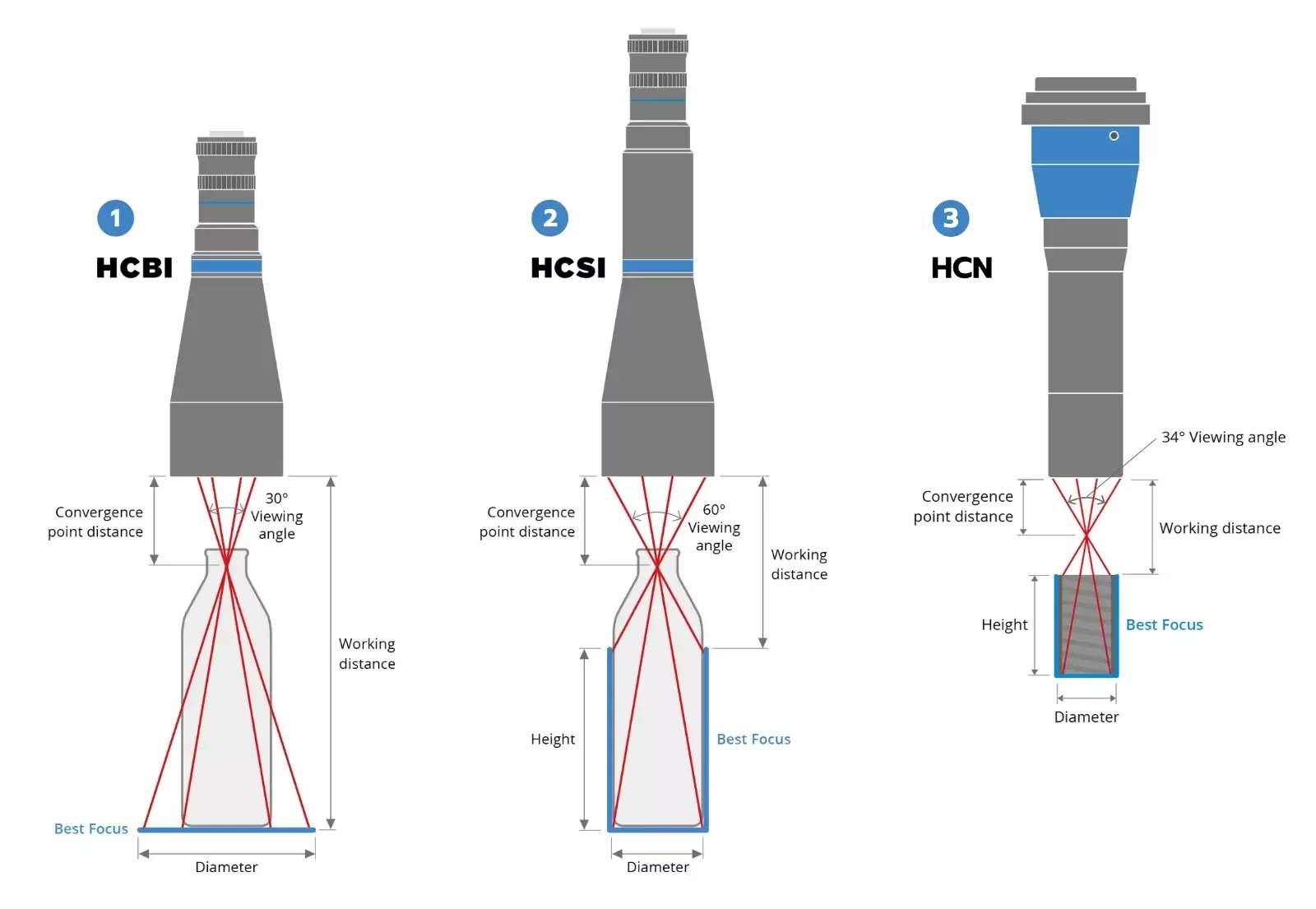

- Die hyperzentrischen Objektive SIDE & BOTTOM (d. h. HCSIxxx-Modelle) sind für die Inspektion sowohl des Bodens als auch der Innenwände von Hohlräumen in perfektem Fokus konzipiert;
- Die hyperzentrischen Objektive BOTTOM (d. h. HCBIxxx-Modelle) wurden speziell für die Inspektion der Bodenfläche von hohlen Objekten mit hoher Auflösung entwickelt. Durch Änderung der Objektivblende kann auch ein Teil der Seitenfläche im Fokus geprüft werden.
- Die nano-hyperzentrischen Objektive (d. h. die Modelle HCN13xxx) sind für die hochwertige Inspektion der Innenflächen kleiner Hohlräume bis zu 0.75 mm konzipiert.
Das innovative optische Design der hyperzentrischen Objektive wurde für die Abbildung innerer Defekte in Behältern optimiert, insbesondere für die Getränke-, Pharma-, Kosmetik- und Metallindustrie, aber auch zur allgemeinen Inspektion hohler Objekte in vielen anderen Branchen.
Hinweise
- Arbeitsabstand: Abstand zwischen dem vorderen Ende der Mechanik und dem Objekt.
- Abstand zwischen dem vorderen Ende der Mechanik und dem Punkt, an dem alle vom Objekt kommenden optischen Strahlen zusammenlaufen (Eintrittspupille).
- Gemessen vom vorderen Ende der Mechanik zum Kameraflansch.
