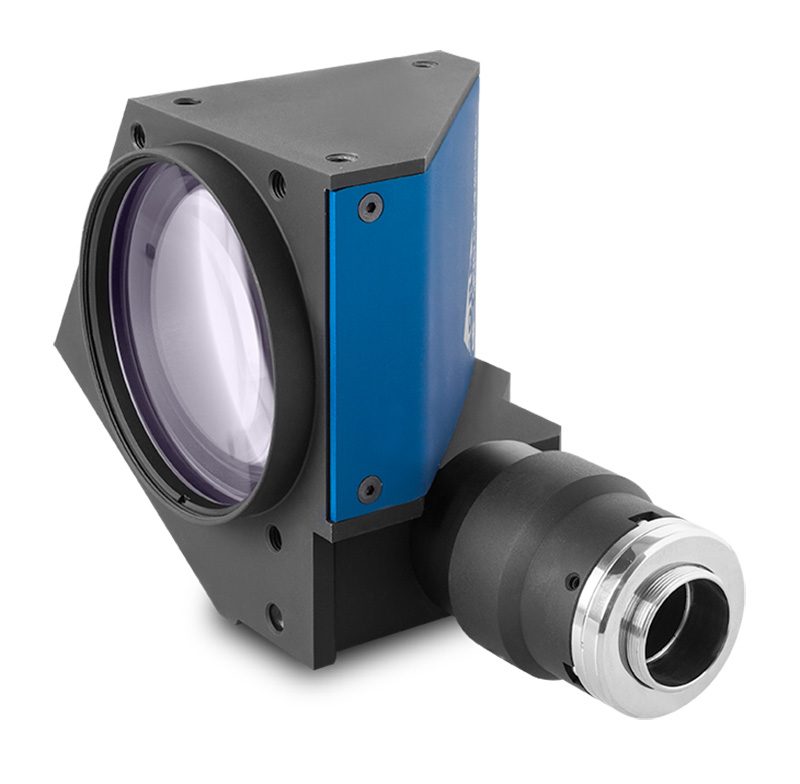

TCCR2MP056-C
Caratteristiche
Downloads
Prodotti compatibili
Specifiche ottiche principali
Ingrandimento (x) 0.228
Dimensioni dell'immagine (1) (mm, mm) Ø=16.2, x=13.9
Massima dimensione sensore 1″
Area inquadrata
2/3" - 8.50 x 7.09 (mm × mm) 37.28 x 31.10
1/1.2" - 11.35 x 7.13 (mm × mm) 49.78 x 31.27
1" - 14.19 x 7.51 (2) (mm × mm) 62.24 x 32.94
Specifiche ottiche avanzate
Distanza di lavoro (3) (mm) 157.8
Working ƒ/N (4) 8
Telecentricità tipica (max) (5) (deg) <0.04 (0.10)
Distorsione tipica (max) (6) (%) <0.05 (0.10)
Profondità di campo (7) (mm) 8.00
Risoluzione (8) (μm) 22
Specifiche meccaniche
Mount C
Regolazione di fase (9) Yes
Dimensione A (10) (mm) 93.6
Dimensione B (10) (mm) 110.7
Dimensione C (10) (mm) 172.7
Massa (g) 1661

Ultimo aggiornamento 02 nov 2026

REACH
PATENTED

Note

  1. Indica le dimensioni e la forma dell’immagine, dove “Ø =” indica il diametro e “x =” indica l’altezza e la larghezza nominale dell’immagine (vedi Informazioni tecniche per il relativo disegno).
  2. Con sensore IMX267, il campo inquadrato può mostrare del vignettamento. Controllare attentamente le dimensioni dell'immagine.
  3. Distanza di lavoro: distanza tra il frontale delle meccaniche e l’oggetto. Impostare questa distanza entro l’intervallo ± 3% del valore nominale per garantire massima risoluzione e minima distorsione.
  4. Working f/N (wf/N): esprime l'f-number reale dell'obiettivo quando lavora come macro. Obiettivi con apertura ridotta possono essere forniti su richiesta.
  5. Massima inclinazione tra i raggi principali e l’asse ottico sul lato dell'oggetto. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
  6. Deviazione percentuale dell’immagine digitale comparata con un’immagine ideale totalmente priva di distorsione. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
  7. Agli estremi della profondità di campo, l’immagine acquisita può ancora essere utilizzata ai fini della misura. Tuttavia, per ottenere la massima nitidezza, si consiglia di considerare solo metà del valore della profondità di campo nominale. La dimensione dei pixel impiegati per il calcolo è pari a 3.45 μm.
  8. Lato oggetto, calcolato con il criterio di Rayleigh con λ= 520 nm
  9. Indica la disponibilità della funzione integrata di regolazione di fase della camera.
  10. A causa della particolare forma del TCCR120xx potrebbe essere necessario verificare la compatibilità meccanica con la vostra telecamera.
Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.

Documenti tecnici

Product user guide
Back focal adjustment

Datasheet

Scarica datasheet

Layout

DXF
IGS
PDF
STEP
SLDPRT
Opto Engineering® si impegna costantemente a generare una lista di compatibilità privo di errori, ma nonstante ciò consigliamo sempre di consultare il nostro supporto tecnico prima di acquistare un prodotto compatibile. Opto Engineering® non si ritiene responsabile per eventuali danni o malfunzionamenti causati da una errata selezione di un prodotto compatibile.
ITA89-GM-10C
Area scan camera 4112 x 2176, 8.9 MP, Sony IMX267, CMOS Global shutter, 1", Mono, 1 GigE, POE, C mount
ITA89-GC-10C
Area scan camera 4112 x 2176, 8.9 MP, Sony IMX267, CMOS Global shutter, 1", Color, 1 GigE, POE, C mount
LTCLCR056-R
Telecentric CORE illuminator, beam dimensions Ø = 74, x = 66, red, 625 nm
LTCLCR056-G
Telecentric CORE illuminator, beam dimensions Ø = 74, x = 66, green, 525 nm
LTCLCR056-W
Telecentric CORE illuminator, beam dimensions Ø = 74, x = 66, white, 6000 K
PT036-056
Calibration pattern
PT036-056-C
Checkerboard calibration pattern for telecentric lens with certificate
CMHOCR056
Clamping mechanics for TCCRxx056 lenses and LTCLCR056-X illuminators
CMPTCR056
Mounting plate for CORE telecentric lenses
