| Wichtigste optische Spezifikationen | ||
| Vergrößerung | (x) | 4.000 |
| Bildkreis Durchmesser | (mm) | 11.0 |
| Maximale Sensorgröße | 2/3″ | |
| Bildbereich des Objekts | ||
| 1/3” - 4.80 x 3.60 | (mm × mm) | 1.20 x 0.90 |
| 1/2.5” - 5.70 x 4.28 | (mm × mm) | 1.43 x 1.07 |
| 1/2” - 6.40 x 4.80 | (mm × mm) | 1.60 x 1.20 |
| 1/1.8” - 7.13 x 5.33 | (mm × mm) | 1.78 x 1.33 |
| 2/3” - 8.50 x 7.09 | (mm × mm) | 2.13 x 1.77 |
| Erweiterte optische Spezifikationen | ||
| Arbeitsabstand (1) | (mm) | 110.0 |
| Effektive Blende (2) | 39.2 | |
| Verzeichnung | (%) | < 1.03 |
| Schärfentiefe | (mm) | 0.20 |
| Auflösung | (μm) | 6.6 |
| Mechanische Angaben | ||
| Mount | C | |
| Phaseneinstellung | Yes | |
| Länge (3) | (mm) | 92.5 |
| Frontdurchmesser | (mm) | 18.0 |
| Gewicht | (g) | 60 |
Letzte Aktualisierung 05 Sept. 2023
Hinweise
- Arbeitsabstand: Abstand zwischen dem vorderen Ende der Mechanik und dem Objekt. Dieser Abstand muss innerhalb von ± 3 % des nominalen Werts liegen, um maximale Auflösung und minimale Verzeichnung zu gewährleisten.
- Effektive Blendenzahl (wf/N): Die reale Blendenzahl eines als Makro verwendeten Objektivs. Objektive mit kleinerer Apertur können auf Anfrage geliefert werden.
- Gemessen vom vorderen Ende der Mechanik zum Kameraflansch.
RT - Von Opto Engineering® ausgewählte Drittanbieter-Produkt
Dies ist ein Bildverarbeitungsprodukt eines Drittanbieters, das von Opto Engineering® geliefert wird. Alle technischen Spezifikationen entsprechen den Angaben des Originalherstellers.
Zur Verbesserung von Verlässlichkeit, Funktionalität, Design o.ä. sind bei allen Produktangaben und Informationen Änderungen vorbehalten.
Layout-Dateien
DXF
IGS
PDF
STEP
Trotz der Bemühungen, eine fehlerfreie Kompatibilitätsliste zu erstellen, empfehlen wir immer, vor dem Kauf eines kompatiblen Produkts den technischen Support von Opto Engineering® zu konsultieren. Opto Engineering® haftet nicht für Schäden oder Fehlfunktionen, die durch die falsche Auswahl eines kompatiblen Produkts verursacht werden.
ITA50-GM-10C
Bereichsabtastende-Kamera 2464 x 2056 MP, Sony IMX264, CMOS Global shutter, 2/3", Mono, 1 GigE, POE, C-Mount
ITA50-GC-10C
Bereichsabtastende-Kamera 2464 x 2056 MP, Sony IMX264, CMOS Global shutter, 2/3", Color, 1 GigE, POE, C-Mount
ITA50-GM-10C-PL
Bereichsabtastende-Kamera 2464 x 2056 MP, Sony IMX264, CMOS Global shutter, 2/3", Polar Mono, 1 GigE, POE, C-Mount
ITA50-GC-10C-PL
Bereichsabtastende-Kamera 2464 x 2056 MP, Sony IMX264, CMOS Global shutter, 2/3", Polar Color, 1 GigE, POE, C-Mount
ITA81-GM-20C
Bereichsabtastende-Kamera 2856 x 2848 MP, Sony IMX546, CMOS Global shutter, 2/3", Mono, 1 GigE, POE, C-Mount
ITA81-GC-20C
Bereichsabtastende-Kamera 2856 x 2848 MP, Sony IMX546, CMOS Global shutter, 2/3", Color, 1 GigE, POE, C-Mount
Fordern Sie ein Angebot an
Fügen Sie dieses Produkt der Angebotsanfrageliste hinzu

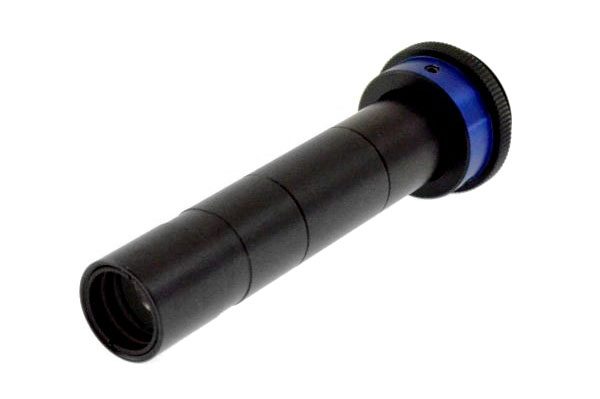

Produktbilder
