| Wichtigste optische Spezifikationen | ||
| Vergrößerung | (x) | 0.300 |
| Bildkreis Durchmesser | (mm) | 16.0 |
| Maximale Sensorgröße | 1″ | |
| Bildbereich des Objekts | ||
| 1/2.5” - 5.70 x 4.28 | (mm × mm) | 19.00 x 14.27 |
| 1/1.8” - 7.13 x 5.33 | (mm × mm) | 23.77 x 17.77 |
| 2/3” - 8.50 x 7.09 | (mm × mm) | 28.33 x 23.63 |
| 1″ - 14.19 x 7.51 | (mm × mm) | 47.30 x 25.03 |
| 1.1″ - 14.16 x 10.37 | (mm × mm) | 47.20 x 34.57 |
| Erweiterte optische Spezifikationen | ||
| Arbeitsabstand (1) | (mm) | 167.0 |
| Effektive Blende (2) | 12-60 | |
| Verzeichnung | (%) | < 0.01 |
| Schärfentiefe | (mm) | 5.00 |
| Auflösung | (μm) | 26.8 |
| Mechanische Angaben | ||
| Mount | C | |
| Phaseneinstellung | No | |
| Länge (3) | (mm) | 338.2 |
| Frontdurchmesser | (mm) | 68.0 |
| Gewicht | (g) | 819 |
Letzte Aktualisierung 28 Nov. 2024
Hinweise
- Arbeitsabstand: Abstand zwischen dem vorderen Ende der Mechanik und dem Objekt. Dieser Abstand muss innerhalb von ± 3 % des nominalen Werts liegen, um maximale Auflösung und minimale Verzeichnung zu gewährleisten.
- Effektive Blendenzahl (wf/N): Die reale Blendenzahl eines als Makro verwendeten Objektivs. Objektive mit kleinerer Apertur können auf Anfrage geliefert werden.
- Gemessen vom vorderen Ende der Mechanik zum Kameraflansch.
RT - Von Opto Engineering® ausgewählte Drittanbieter-Produkt
Dies ist ein Bildverarbeitungsprodukt eines Drittanbieters, das von Opto Engineering® geliefert wird. Alle technischen Spezifikationen entsprechen den Angaben des Originalherstellers.
Zur Verbesserung von Verlässlichkeit, Funktionalität, Design o.ä. sind bei allen Produktangaben und Informationen Änderungen vorbehalten.
Layout-Dateien
DXF
IGS
PDF
STEP
Trotz der Bemühungen, eine fehlerfreie Kompatibilitätsliste zu erstellen, empfehlen wir immer, vor dem Kauf eines kompatiblen Produkts den technischen Support von Opto Engineering® zu konsultieren. Opto Engineering® haftet nicht für Schäden oder Fehlfunktionen, die durch die falsche Auswahl eines kompatiblen Produkts verursacht werden.
ITA89-GM-10C
Bereichsabtastende-Kamera 4112 x 2176 MP, Sony IMX267, CMOS Global shutter, 1", Mono, 1 GigE, POE, C-Mount
ITA89-GC-10C
Bereichsabtastende-Kamera 4112 x 2176 MP, Sony IMX267, CMOS Global shutter, 1", Color, 1 GigE, POE, C-Mount
RT-LVW-00614
Ersatz-LED-Quelle für Optart telezentrische Objektive mit integrierter koaxialer Beleuchtung, white, > 4000 K
RT-LVG-00614
Ersatz-LED-Quelle für Optart telezentrische Objektive mit integrierter koaxialer Beleuchtung, green, 525 nm
Fordern Sie ein Angebot an
Fügen Sie dieses Produkt der Angebotsanfrageliste hinzu

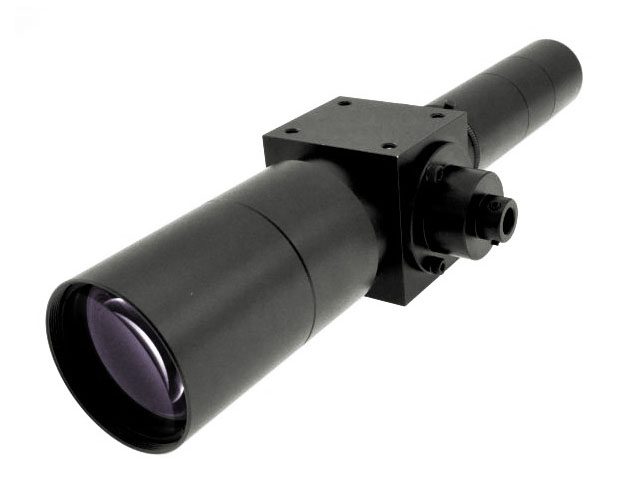

Produktbilder
