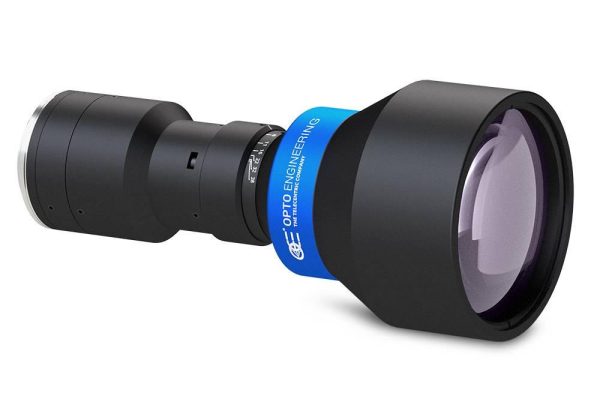

TCSE5M065-J
Zusatzangaben
Downloads
Kompatible Produkte
Wichtigste optische Spezifikationen
Vergrößerung (x) 0.366
Bildkreis Durchmesser (mm) 23.9
Maximale Sensorgröße 4/3″
Bildbereich des Objekts
4/3" IMX367 (mm × mm) 41.78 x 41.80
APS-C IMX342 (mm × mm) ø = 45.82
CHR70M (mm × mm) ø = 60.08
CMV50000 (mm × mm) ø = 65.30
Erweiterte optische Spezifikationen
Arbeitsabstand (1) (mm) 189.0
Wellenlängenbereich (nm) 440-640
Effektive Blende (2) 8-32
Typische Telezentrie (max) (3) (deg) <0.06 (0.08)
Typische Verzeichnung (max) (4) (%) <0.08 (0.10)
Schärfentiefe (5) (mm) 3.09
Auflösung (6) (μm) 14
Mechanische Angaben
Mount (7) M42x1 FD 12
Phaseneinstellung (8) Yes
Länge (9) (mm) 192.0
Frontdurchmesser (mm) 88
Gewicht (g) 1091

Letzte Aktualisierung 18 Sept. 2023

REACH

Hinweise

  1. Arbeitsabstand: Abstand zwischen dem vorderen Ende der Mechanik und dem Objekt. Dieser Abstand muss innerhalb von ± 3 % des nominalen Werts liegen, um maximale Auflösung und minimale Verzeichnung zu gewährleisten.
  2. Effektive Blendenzahl (wf/N): Die reale Blendenzahl eines als Makro verwendeten Objektivs. Objektive mit kleinerer Apertur können auf Anfrage geliefert werden.
  3. Maximaler Winkel zwischen Hauptstrahlen und optischer Achse auf der Objektseite.Die Tabelle zeigt typische Werte (Produktionsdurchschnitte) und Höchstwerte (garantiert).
  4. Abweichung von einem realen zu einem idealen, verzeichnungsfreien Bild in Prozent: Die Tabelle zeigt typische Werte (Produktionsdurchschnitte) und Höchstwerte (garantiert).
  5. An den Rändern der Schärfentiefe kann das Bild noch für Messungen verwendet werden. Für ein sehr scharfes Bild darf allerdings nur die Hälfte der Schärfentiefe genommen werden. Bei der Berechnung wurde Pixelgröße 3.45 μm verwendet.
  6. Objektseitig, berechnet mit dem Rayleigh-Kriterium bei λ= 520 nm
  7. FD steht für Flanschdistanz (in mm): Die Distanz vom Montageflansch zur Detektorebene.
  8. Gibt die Möglichkeit einer integrierten Phaseneinstellung der Kamera an.
  9. Gemessen vom vorderen Ende der Mechanik zum Kameraflansch.
Zur Verbesserung von Verlässlichkeit, Funktionalität, Design o.ä. sind bei allen Produktangaben und Informationen Änderungen vorbehalten.

Technische Dokumente

Product user guide
Back focal adjustment

Datenblatt

Datenblatt herunterladen

Layout-Dateien

PDF
DXF
IGS
STEP
SLDPRT
Trotz der Bemühungen, eine fehlerfreie Kompatibilitätsliste zu erstellen, empfehlen wir immer, vor dem Kauf eines kompatiblen Produkts den technischen Support von Opto Engineering® zu konsultieren. Opto Engineering® haftet nicht für Schäden oder Fehlfunktionen, die durch die falsche Auswahl eines kompatiblen Produkts verursacht werden.
ITA168-GM-10J
Bereichsabtastende-Kamera 5472 x 3084 MP, Sony IMX387, CMOS Global shutter, 4/3", Mono, 1 GigE, POE, M42x1 FD 12-Mount
ITA168-GC-10J
Bereichsabtastende-Kamera 5472 x 3084 MP, Sony IMX387, CMOS Global shutter, 4/3", Color, 1 GigE, POE, M42x1 FD 12-Mount
ITA196-GM-10J
Bereichsabtastende-Kamera 4432 x 4436 MP, Sony IMX367, CMOS Global shutter, 4/3", Mono, 1 GigE, POE, M42x1 FD 12-Mount
ITA196-GC-10J
Bereichsabtastende-Kamera 4432 x 4436 MP, Sony IMX367, CMOS Global shutter, 4/3", Color, 1 GigE, POE, M42x1 FD 12-Mount
