Die PCHI-Serie wird um die neuen PCHI3M-Modelle erweitert, die für Sensoren bis zu 1,1" (17.5 mm Diagonale) geeignet sind. Diese neuen Optiken bieten eine hohe Bildauflösung, ideal für die Erfassung von mehr Details, wie z. B. kleine Verunreinigungen in Flaschen oder Verschlüssen oder Herstellungsfehler/Rückstände in Gewindelöchern von Automobilkomponenten.

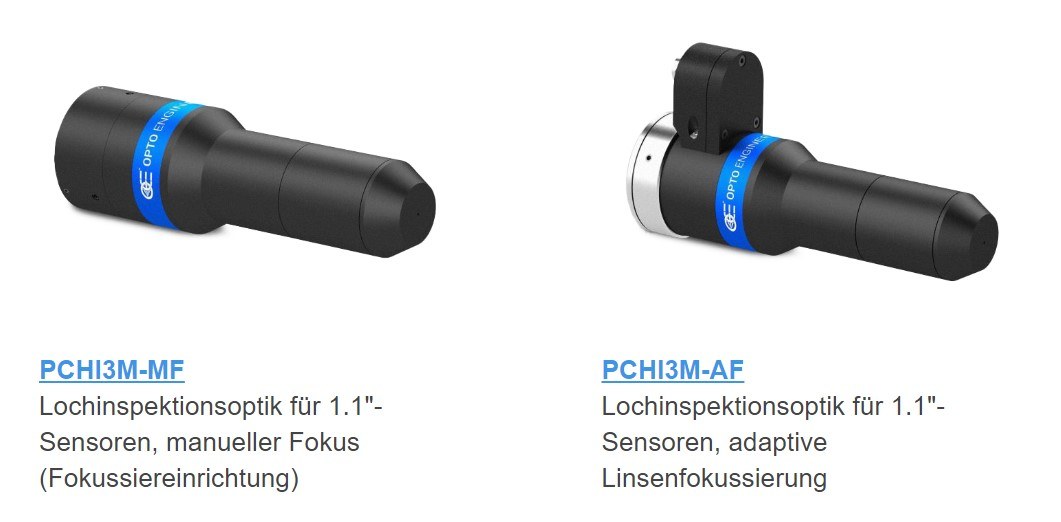

Die neuen PCHI3M-Modelle sind entweder mit manuellem Fokussiermechanismus (Einstellung über ein Getriebe) oder mit der neuen Flüssiglinsen-Technologie erhältlich, die eine automatische Fokussierung von Teilen unterschiedlicher Form und Größe ermöglicht*.

* Die Einstellung des Arbeitsabstandes ist erforderlich.

Die PCHI-Optiken wurden zur einfachen Inspektion von Löchern, Hohlräumen und Behältern entwickelt. Anders als herkömmliche Optiken oder sogenannte „Pinhole“-Objektive, die nur flache Sichtfelder abbilden können, sind Optiken zur Lochinspektion speziell dafür ausgelegt, sowohl den Boden eines Hohlraums als auch dessen senkrechte Wände abzubilden.

Dank des großen Sichtwinkels (>82°) und eines innovativen optischen Designs sind diese Objektive mit einer großen Bandbreite von Objektdurchmessern kompatibel. Optiken zur Lochinspektion sind die perfekte Lösung, wenn es um die Inspektion einer Vielfalt verschiedenster Objektformen geht wie z.B. Zylinder, Kegel, Löcher, Flaschen oder Prüfobjekte mit Gewinde.

Hauptvorteile

• Perfekte Fokussierung von hohlen Objekten
  Sowohl die Wände als auch der Boden eines Hohlraums werden hochauflösend abgebildet.
• Inspektion des Hohlraums von außen
  Es muss keine optische Sonde in den Hohlraum eingesetzt werden.
• Sehr hohe Schärfentiefe
  Objekte mit verschiedenen Formen und Abmessungen können mit dem gleichen Objektiv abgebildet werden.

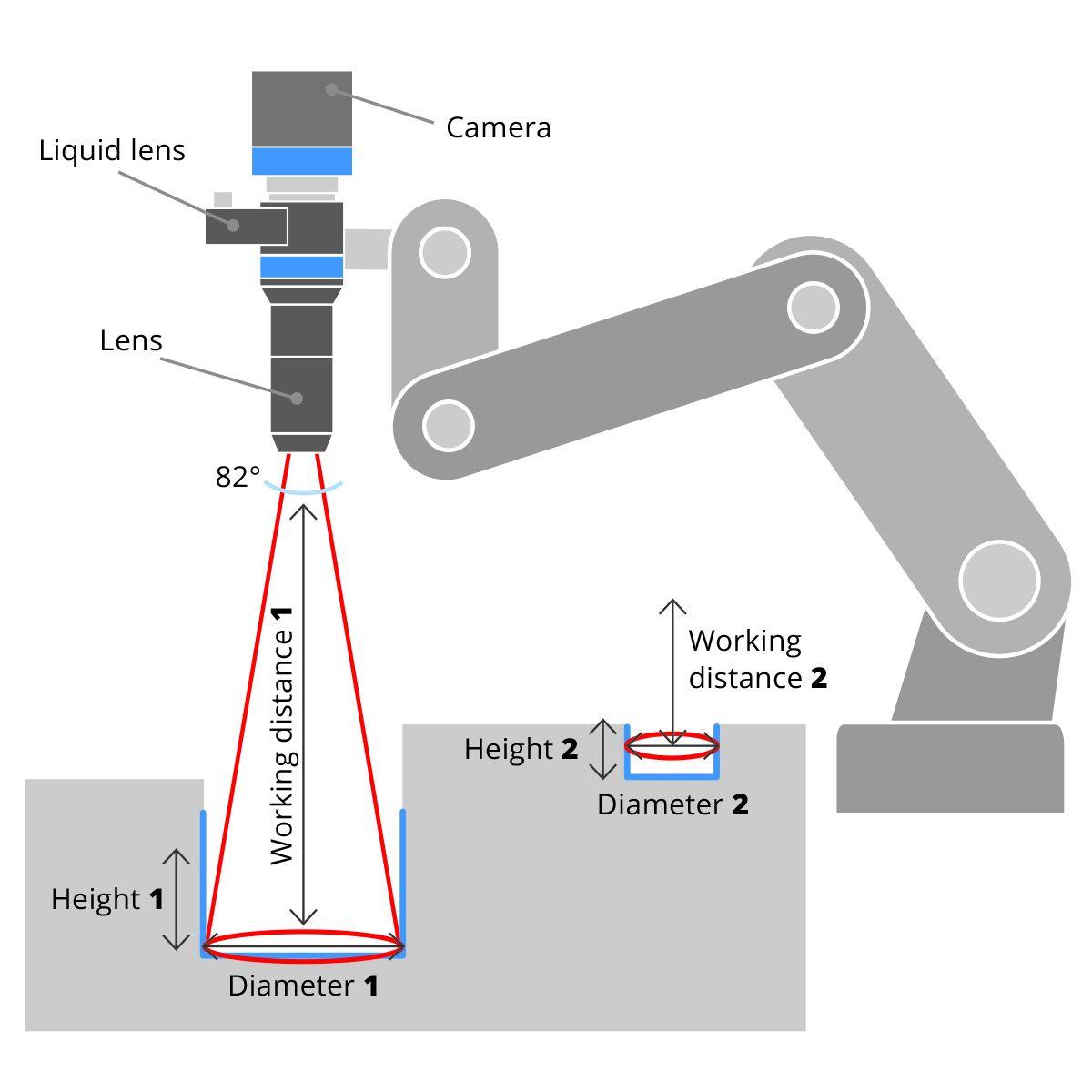

• Integration mit Flüssiglinsen-Technologie
  PCHI-AF ermöglicht eine extrem schnelle und wiederholbare Änderung der Schärfe.
