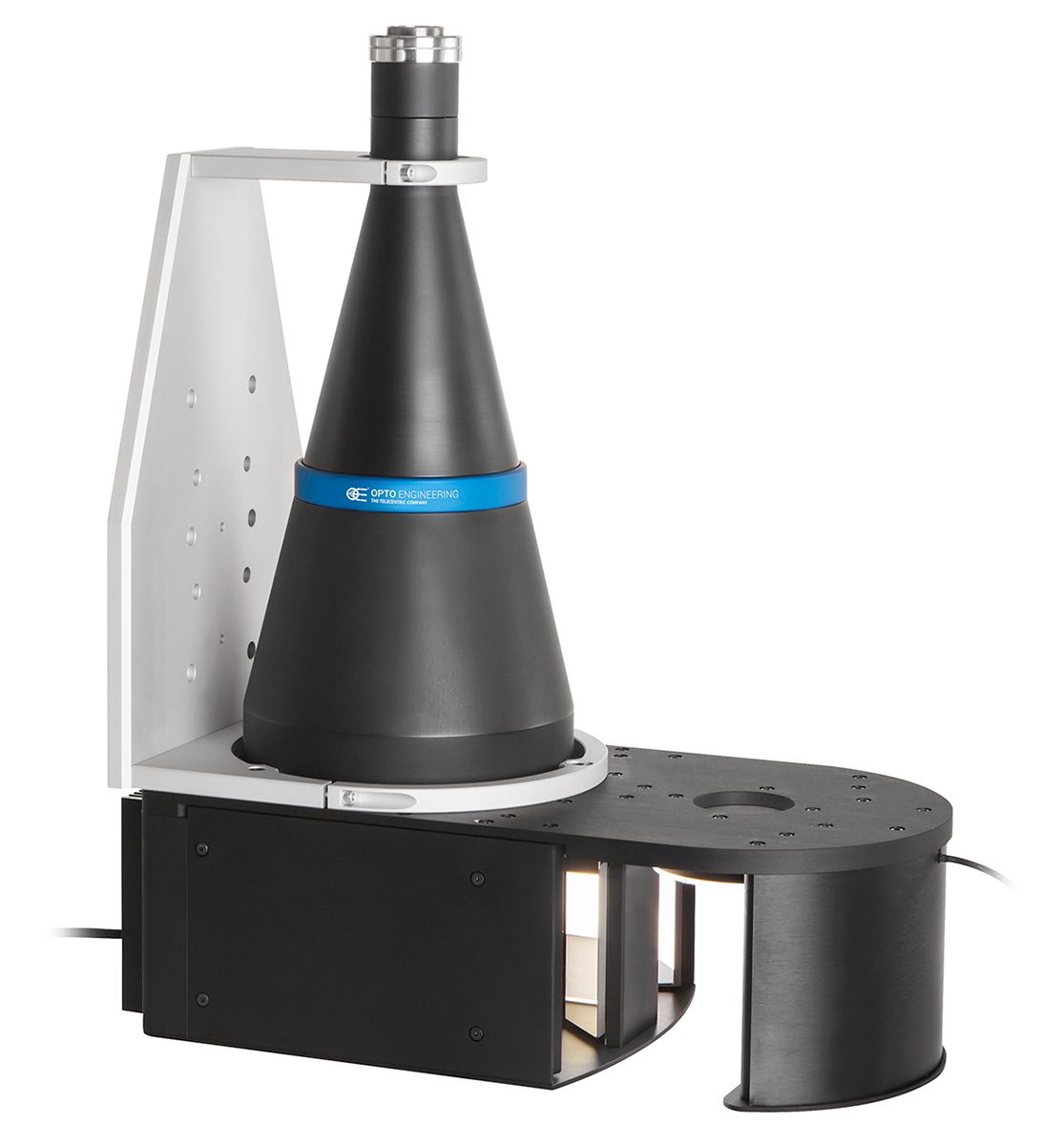

TCCAGE23096
Caratteristiche
Downloads
Prodotti compatibili
Specifiche ottiche principali
Ingrandimento (x) 0.093
Dimensione del sensore (1) (mm x mm) 8.5 x 7.1
Minima dimensione sensore 2/3''
Area inquadrata (diametro x altezza)
Massimo (2) (mm × mm) 16.0 x 68.0
Specifiche ottiche avanzate
Working ƒ/N (3) 8
Profondità di campo (4) (mm) 47.90
Illuminatori coassiali
Colore della luce, picco di lunghezza d'onda white, 6300K
Modalità di alimentazione Continuous, strobe constant current driving
Tensione di alimentazione (5) (V) 24
Massima corrente continua (mA) 620
Tensione tipico di impulso (V) 36
Massima corrente di impulso (A) 6
Potenza di picco assorbita (W) 14.9
Duty cycle massimo (%) 10
Massima durata di impulso (ms) 10
MTBF stimato (6) (hours) 20000
Lunghezza del cavo (m) -
Connettore M8
Cavi CB244P1501
Circolina
Colore della luce, picco di lunghezza d'onda white, 6300K
Modalità di alimentazione Continuous, strobe constant current driving
Tensione di alimentazione (5) (V) 24
Massima corrente continua (mA) 90
Tensione tipico di impulso (V) 36
Massima corrente di impulso (A) 0.27
Potenza di picco assorbita (W) 2.2
Duty cycle massimo (%) 10
Massima durata di impulso (ms) 10
MTBF stimato (6) (hours) 20000
Lunghezza del cavo (m) 1
Connettore Flying leads
Cavi -
Specifiche meccaniche
Mount C
Regolazione di fase (7) Yes
Lunghezza (mm) 347.0
Larghezza (mm) 179.0
Altezza (mm) 424.1
Massa (g) 6966
Specifiche ambientali
Temperatura di esercizio (°C) 0-40
Umidità relativa d'esercizio (%) 20 - 85, non-condensing
Installation Indoor use only
Eye safety
Classe di rischio secondo la norma CEI EN 62471:2010 Exempt

Ultimo aggiornamento 21 mar 2025

CE
ROHS
REACH
WEEE
UKCA

Note

  1. Sensore consigliato. Sensori con dimensioni diverse potrebbero generare immagini incomplete.
  2. Diametro massimo del campione in ognuna delle quattro viste e altezza massima del campione con il sensore raccomandato.
  3. Working f/N (wf/N): esprime l'f-number reale dell'obiettivo quando lavora come macro. Obiettivi con apertura ridotta possono essere forniti su richiesta.
  4. Agli estremi della profondità di campo, l’immagine acquisita può ancora essere utilizzata ai fini della misura. Tuttavia, per ottenere la massima nitidezza, si consiglia di considerare solo metà del valore della profondità di campo nominale. La dimensione dei pixel impiegati per il calcolo è pari a 3.45 μm.
  5. Tolleranza ± 2%.
  6. Riduzione dell’intensità al 50% a 25° C.
  7. Indica la disponibilità della funzione integrata di regolazione di fase della camera.
Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.

Documenti tecnici

Product user guide
Back focal adjustment
TCCAGE manual

Datasheet

Scarica datasheet

Layout

DXF
IGS
PDF
STEP
SLDPRT
