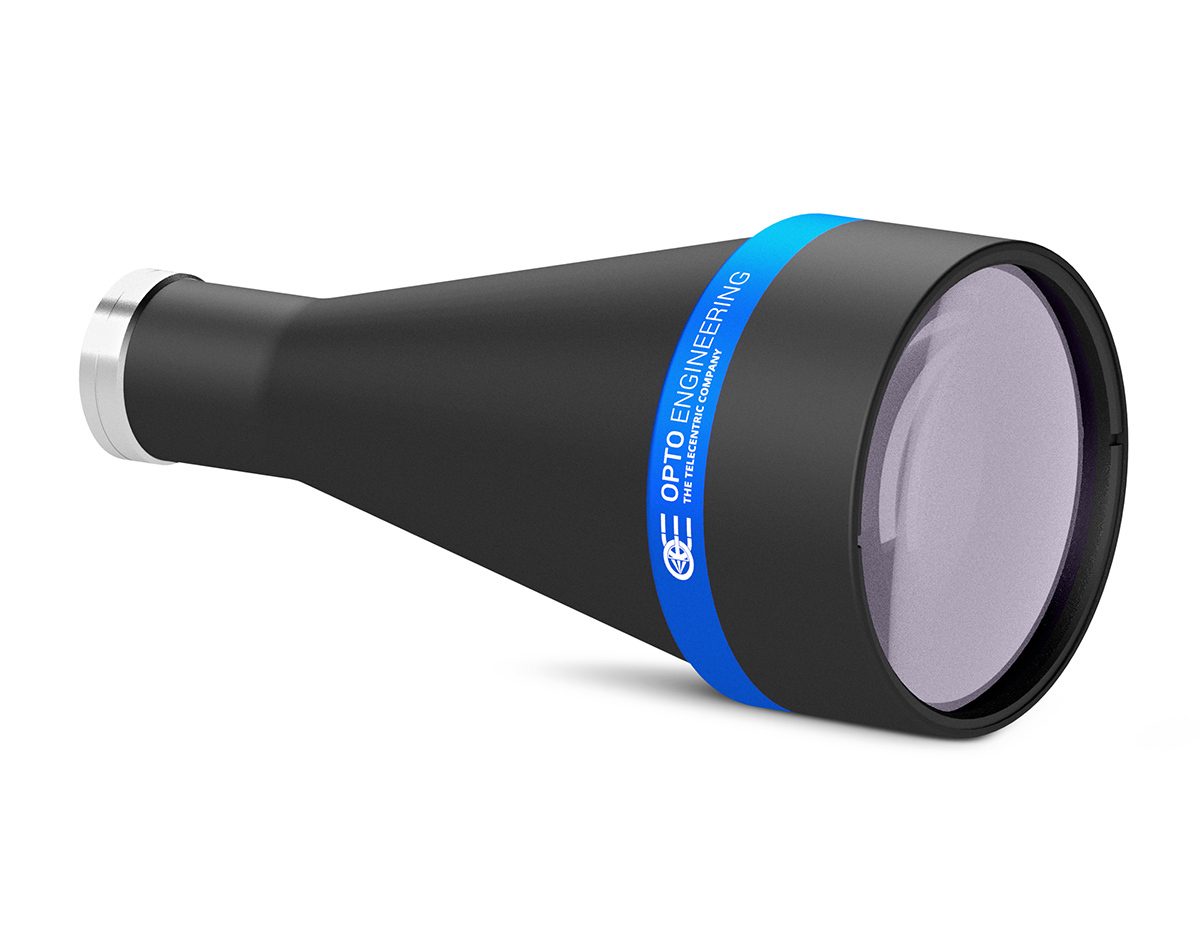

TC13064
Caratteristiche
Downloads
Prodotti compatibili
Tech notes
Specifiche ottiche principali
Ingrandimento (x) 0.074
Cerchio immagine (mm) 6.0
Massima dimensione sensore 1/3″
Area inquadrata
1/3” - 4.80 x 3.60 (1) (mm × mm) 64.86 x 48.65
1/2.5” - 5.70 x 4.28 (1) (mm × mm) ø = 57.84
1/2” - 6.40 x 4.80 (1) (mm × mm) ø = 64.86
1/1.8” - 7.13 x 5.33 (1) (mm × mm) ø = 72.03
2/3” - 8.50 x 7.09 (1) (mm × mm) ø = 81.08
Specifiche ottiche avanzate
Distanza di lavoro (2) (mm) 181.9
Working ƒ/N (3) 8
Telecentricità tipica (max) (4) (deg) < 0.06 (0.08)
Distorsione tipica (max) (5) (%) < 0.03 (0.07)
Profondità di campo (6) (mm) 75.60
Risoluzione (7) (μm) 69
Specifiche meccaniche
Mount C
Regolazione di fase (8) No
Lunghezza (9) (mm) 212.3
Diametro frontale (mm) 100
Massa (g) 919

Ultimo aggiornamento 26 ago 2025

REACH

Note

  1. Campo di vista lato oggetto (mm x mm). Nei campi che recano l’indicazione "Ø =", l’immagine di un oggetto di tale diametro viene interamente inscritta nel sensore.
  2. Distanza di lavoro: distanza tra il frontale delle meccaniche e l’oggetto. Impostare questa distanza entro l’intervallo ± 3% del valore nominale per garantire massima risoluzione e minima distorsione.
  3. Working f/N (wf/N): esprime l'f-number reale dell'obiettivo quando lavora come macro. Obiettivi con apertura ridotta possono essere forniti su richiesta.
  4. Massima inclinazione tra i raggi principali e l’asse ottico sul lato dell'oggetto. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
  5. Deviazione percentuale dell’immagine digitale comparata con un’immagine ideale totalmente priva di distorsione. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
  6. Agli estremi della profondità di campo, l’immagine acquisita può ancora essere utilizzata ai fini della misura. Tuttavia, per ottenere la massima nitidezza, si consiglia di considerare solo metà del valore della profondità di campo nominale. La dimensione dei pixel impiegati per il calcolo è pari a 3.45 μm.
  7. Lato oggetto, calcolato con il criterio di Rayleigh con λ= 520 nm
  8. Qualora non sia disponibile, la regolazione di fase può essere fornita su richiesta (tranne per i modelli TC23004, TC23007, TC23009, TC23012).
  9. Distanza misurata dal frontale dell’obiettivo alla battuta della flangia.

Come ordinare

Selezionare l’obiettivo più adatto per l’applicazione è semplice: ogni part number è codificato come TC xx yyy, dove xx indica il formato del sensore (13 = 1/3″, 12 = 1/2″, 23 = 2/3″) mentre yyy esprime il campo orizzontale dell'inquadratura (Field of view - campo inquadrato), misurato in millimetri.
Ad esempio, un obiettivo TC12064 inquadra un campo di 64 (x 48) mm su una telecamera con sensore da 1/2″.
Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.

Documenti tecnici

Product user guide
Back focal adjustment

Datasheet

Scarica datasheet

Layout

DXF
IGS
PDF
STEP
SLDPRT
Opto Engineering® si impegna costantemente a generare una lista di compatibilità privo di errori, ma nonstante ciò consigliamo sempre di consultare il nostro supporto tecnico prima di acquistare un prodotto compatibile. Opto Engineering® non si ritiene responsabile per eventuali danni o malfunzionamenti causati da una errata selezione di un prodotto compatibile.
ITA04-GM-10C
Area scan camera 728 x 544 MP, Sony IMX287, CMOS Global shutter, 1/2.9", Mono, 1 GigE, POE, C mount
ITA04-GC-10C
Area scan camera 728 x 544 MP, Sony IMX287, CMOS Global shutter, 1/2.9", Color, 1 GigE, POE, C mount
ITA16-GM-10C
Area scan camera 1456 x 1088 MP, Sony IMX273, CMOS Global shutter, 1/2.9", Mono, 1 GigE, POE, C mount
ITA16-GC-10C
Area scan camera 1456 x 1088 MP, Sony IMX273, CMOS Global shutter, 1/2.9", Color, 1 GigE, POE, C mount
LTCLHP064-R
Telecentric HP illuminator, beam diameter 80 mm, red, 625 nm
LTCLHP064-G
Telecentric HP illuminator, beam diameter 80 mm, green, 525 nm
LTCLHP064-B
Telecentric HP illuminator, beam diameter 80 mm, blue, 460 nm
LTCLHP064-W
Telecentric HP illuminator, beam diameter 80 mm, white, 6000 K
LTRN064RD
Ring LED illuminator, inner diameter 100.0 mm, straight type, red, 630 nm
LTRN064GR
Ring LED illuminator, inner diameter 100.0 mm, straight type, green, 525 nm
LTRN064BL
Ring LED illuminator, inner diameter 100.0 mm, straight type, blue, 470 nm
LTRN064NW
Ring LED illuminator, inner diameter 100.0 mm, straight type, white, 6300 K
LTRN064IR
Ring LED illuminator, inner diameter 100.0 mm, straight type, IR, 850 nm
LTRN064UV
Ring LED illuminator, inner diameter 100.0 mm, straight type, UV, 365 nm
CMBS series
CMBS series
45° beam splitters
CMBS064
45° beam splitter with mount for 100.0 mm clamping diameter optics
CMMR series
CMMR series
45° first surface mirrors
CMMR064
45° first surface mirror for 100.0 mm clamping diameter optics
WI series
WI series
Protective windows for lenses
WI064
Protective window for 100 mm clamping diameter optics
CMHO series
CMHO series
Clamping mechanics for lenses
CMHO064
Clamping mechanics for TCxx064 lenses and LTCLHP064-X illuminators
PT064-096
Calibration pattern
PT064-096-C
Checkerboard calibration pattern for telecentric lens with certificate
PT064-096-P
Calibration pattern
CMTH064
Precision alignment mechanics for telecentric setup
CMWF series
CMWF series
Holders for WI series
CMWF064
Holder for WI series, clamping diameter 100 mm

Tech notes

Optimizing system resolution: a practical guide to matching lens and sensor MTF
