| Specifiche | ||
| Dimensioni - (W x H) | (mm x mm) | 107 x 83 |
| Spessore | (mm) | 5 |
| Area attiva - (Wa x Ha) | (mm x mm) | 101.2 x 74.8 |
| Margini - (Wm x Hm) | (mm x mm) | 2.9 x 4.1 |
| Larghezza del quadrato - (Ws) | (mm) | 2.20 |
| Tipo di fotomaschera | (mm) | Film-on-glass |
| Substrato | (mm) | Soda lime glass |
| Qualità della superficie (MIL-13830B) | - | |
| Classe (1) | - | |
| Grado (1) | 4 | |
| Certificato (2) | No | |
Ultimo aggiornamento 24 apr 2026
Note
- Class number (2*) for Emulsion-on-glass photomasks differs from usual Chrome-on-glass. Specifications are in the tech info section.
- Download CoC Format Pattern facsimile
Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.
Opto Engineering® si impegna costantemente a generare una lista di compatibilità privo di errori, ma nonstante ciò consigliamo sempre di consultare il nostro supporto tecnico prima di acquistare un prodotto compatibile. Opto Engineering® non si ritiene responsabile per eventuali danni o malfunzionamenti causati da una errata selezione di un prodotto compatibile.
CMPH064-096
Pattern holder
CMTS064-096
Precision alignment mechanics for telecentric setup
Richiedi un preventivo
Aggiungi questo prodotto alla tua lista

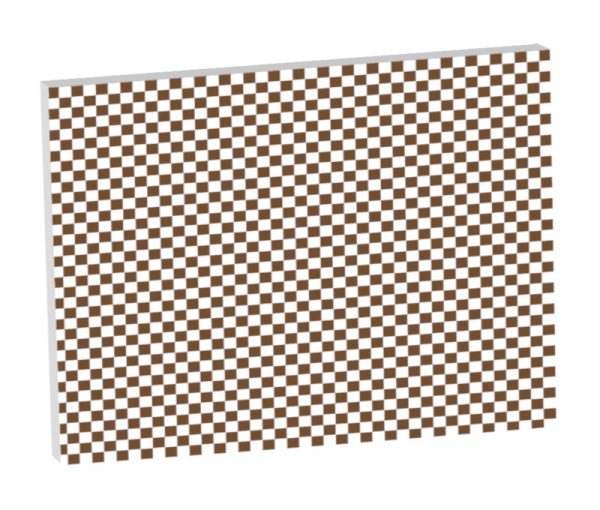

Immagini di prodotto
