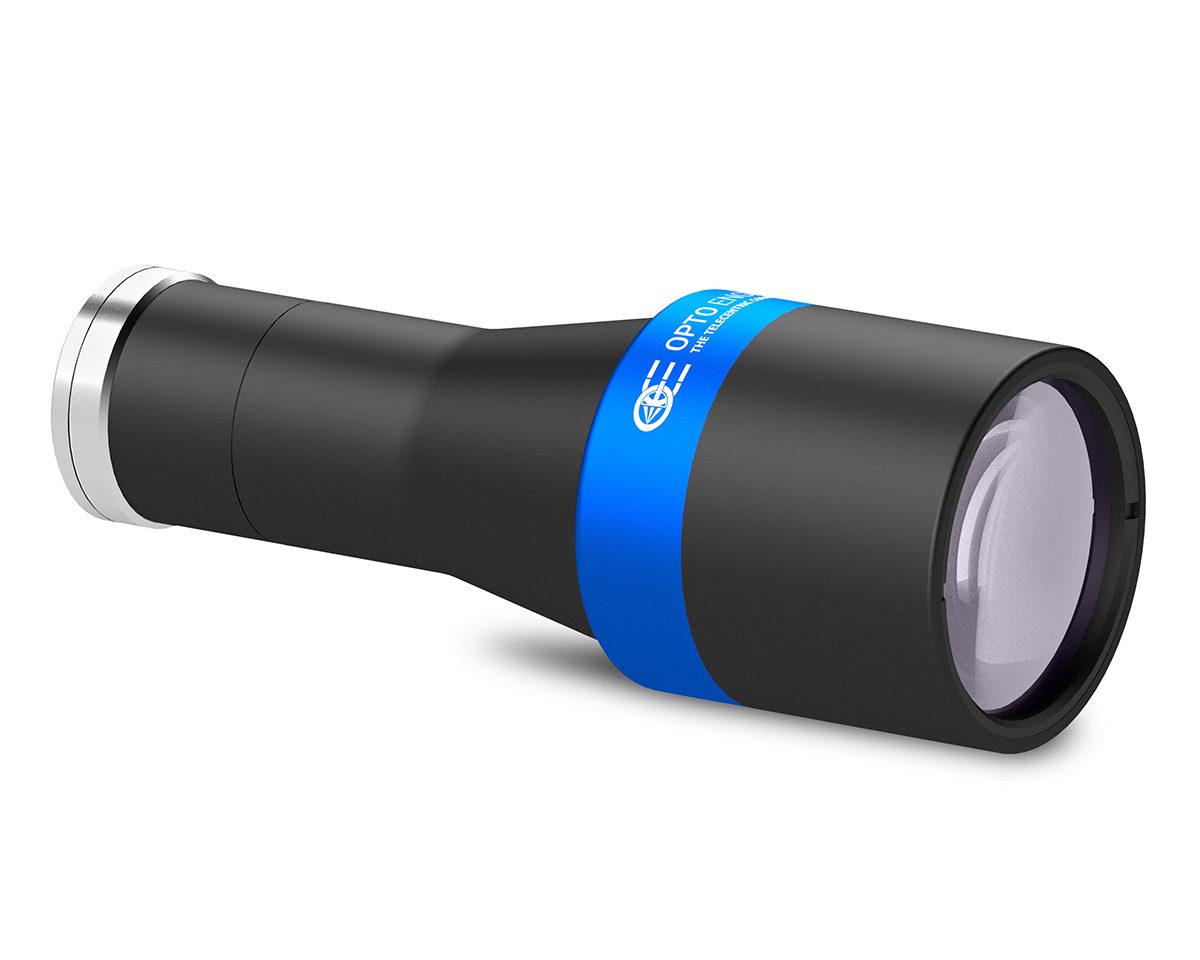

TC23036

Home Ottiche Obiettivi telecentrici Serie TC

TC23036

Caratteristiche

Downloads

Prodotti compatibili

Tech notes

Specifiche ottiche principali
Ingrandimento	(x)	0.243
Cerchio immagine	(mm)	11.0
Massima dimensione sensore		2/3″

Area inquadrata
1/3” - 4.80 x 3.60 (1)	(mm × mm)	19.75 x 14.81
1/2.5” - 5.70 x 4.28 (1)	(mm × mm)	23.46 x 17.61
1/2” - 6.40 x 4.80 (1)	(mm × mm)	26.34 x 19.75
1/1.8” - 7.13 x 5.33 (1)	(mm × mm)	29.34 x 21.93
2/3” - 8.50 x 7.09 (1)	(mm × mm)	34.98 x 29.18

Specifiche ottiche avanzate
Distanza di lavoro (2)	(mm)	102.6
Working ƒ/N (3)		8
Telecentricità tipica (max) (4)	(deg)	< 0.04 (0.08)
Distorsione tipica (max) (5)	(%)	< 0.04 (0.10)
Profondità di campo (6)	(mm)	7.00
Risoluzione (7)	(μm)	21

Specifiche meccaniche
Mount		C
Regolazione di fase (8)		No
Lunghezza (9)	(mm)	164.9
Diametro frontale	(mm)	61
Massa	(g)	503

Ultimo aggiornamento 26 ago 2025

Note

Campo di vista lato oggetto (mm x mm). Nei campi che recano l’indicazione "Ø =", l’immagine di un oggetto di tale diametro viene interamente inscritta nel sensore.
Distanza di lavoro: distanza tra il frontale delle meccaniche e l’oggetto. Impostare questa distanza entro l’intervallo ± 3% del valore nominale per garantire massima risoluzione e minima distorsione.
Working f/N (wf/N): esprime l'f-number reale dell'obiettivo quando lavora come macro. Obiettivi con apertura ridotta possono essere forniti su richiesta.
Massima inclinazione tra i raggi principali e l’asse ottico sul lato dell'oggetto. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
Deviazione percentuale dell’immagine digitale comparata con un’immagine ideale totalmente priva di distorsione. La tabella riporta i valori tipici (medie di produzione) e i valori massimi (garantiti).
Agli estremi della profondità di campo, l’immagine acquisita può ancora essere utilizzata ai fini della misura. Tuttavia, per ottenere la massima nitidezza, si consiglia di considerare solo metà del valore della profondità di campo nominale. La dimensione dei pixel impiegati per il calcolo è pari a 3.45 μm.
Lato oggetto, calcolato con il criterio di Rayleigh con λ= 520 nm
Qualora non sia disponibile, la regolazione di fase può essere fornita su richiesta (tranne per i modelli TC23004, TC23007, TC23009, TC23012).
Distanza misurata dal frontale dell’obiettivo alla battuta della flangia.

Come ordinare

Selezionare l’obiettivo più adatto per l’applicazione è semplice: ogni part number è codificato come TC xx yyy, dove xx indica il formato del sensore (13 = 1/3″, 12 = 1/2″, 23 = 2/3″) mentre yyy esprime il campo orizzontale dell'inquadratura (Field of view - campo inquadrato), misurato in millimetri.
Ad esempio, un obiettivo TC12064 inquadra un campo di 64 (x 48) mm su una telecamera con sensore da 1/2″.

Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.
