| Specifiche elettriche | ||
| Canali di output | 4 | |
| Massima corrente continua | (A) | 2 |
| Massima corrente di impulso | (A) | 20 |
| Massima tensione di impulso | (V) | 46 |
| Massima potenza termica dissipabile per canale | (W) | 4 |
| Ampiezza dell’impulso (1) | (μs) | 10 - 1 000 000 |
| Ritardo dell'impulso (1) | (μs) | 0 - 1 000 000 |
| Ripetibilità del ritardo d'impulso | (μs) | 0.1 |
| Ripetibilità della larghezza d'impulso | (μs) | 0.1 |
| Tensione di alimentazione (2) | (V) | 24-48 |
| Specifiche di connettività ed elettriche | ||
| Interfaccia dati | Ethernet 10/100 Mbit, RS485 | |
| Protocollo di comunicazione | Modbus TCP, Modbus RTU | |
| Interfacce I/O | 4x opto-isolated input, 4x opto-isolated output | |
| Specifiche meccaniche | ||
| Lunghezza (3) | (mm) | 195 |
| Larghezza (3) | (mm) | 135 |
| Altezza (3) | (mm) | 75 |
| Massa | (g) | 1200 |
| Montaggio | DIN rail | |
| Specifiche ambientali | ||
| Temperatura di esercizio | (°C) | 0-40 |
| Temperatura di stoccaggio | (°C) | 0-50 |
| Umidità relativa d'esercizio | (%) | 20-85, non condensing |
| Classe IP | IP20 | |
| Installazione | Indoor use only | |
Ultimo aggiornamento 02 mar 2026
Note
- La tensione massima erogabile dipende dalla corrente erogata. A correnti elevate la tensione massima erogabile è più bassa.
- A risoluzione variabile, a seconda del valore impostato.
- ± 10%.
- Considerando la guida DIN, quando presente nel prodotto.
Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.
Documenti tecnici
LTDV1CH-17V Manual
LTDVE1CH-40F Manual (FW version 1.10)
LTDVE1CH-40F Manual (FW version 1.12)
LTDVE2CH-20F Manual (FW version 1.10)
LTDVE2CH-20F Manual (FW version 1.12)
LTDVE4CH-20 Manual (FW version 1.10)
LTDVE4CH-20 Manual (FW version 1.20)
LTDVE4CH-20 Manual (FW version 1.21)
LTDVE4CH-20 Manual (FW version 1.22)
LTDV6CH Manual
LTDVE8CH-20 Manual (FW version 1.10)
LTDVE8CH-20 Manual (FW version 1.20)
LTDVE8CH-20 Manual (FW version 1.22)
Firmware
Firmware LTDVE1CH-40F v1.11
Firmware LTDVE1CH-40F V1.12
Firmware LTDVE2CH-20F v1.11
Firmware LTDVE2CH-20F V1.12
Firmware LTDVE4CH-20 v1.10
Firmware LTDVE4CH-20 v1.20
Firmware LTDVE4CH-20 v1.21
Firmware LTDVE4CH-20 V1.22
Firmware LTDVE8CH-20 v1.10
Firmware LTDVE8CH-20 v1.20
Firmware LTDVE8CH-20 V1.22
Datasheet
Scarica datasheet
Layout
DXF
PDF
STEP
Opto Engineering® si impegna costantemente a generare una lista di compatibilità privo di errori, ma nonstante ciò consigliamo sempre di consultare il nostro supporto tecnico prima di acquistare un prodotto compatibile. Opto Engineering® non si ritiene responsabile per eventuali danni o malfunzionamenti causati da una errata selezione di un prodotto compatibile.
RT-SDR-120-24
DIN rail power supply
RT-SDR-240-48
DIN rail power supply
RT-A72-0418-03

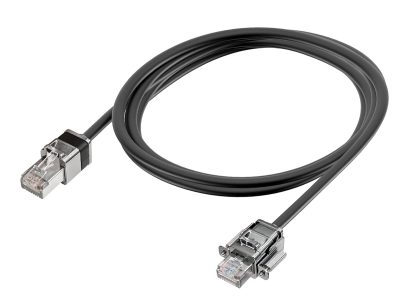

Ethernet cable, CAT6A, industrial level,high flexible cable with screw, 3 m
