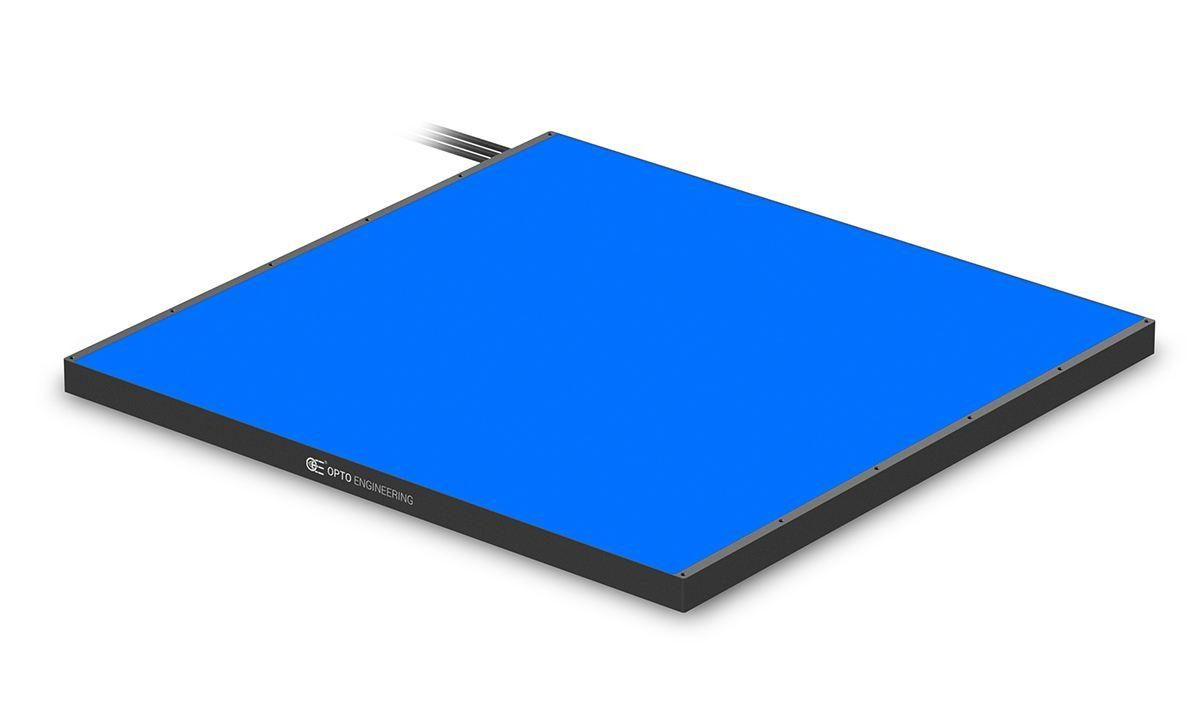

LT3BC500500-B

Home Illuminatori Serie LT3BC

LT3BC500500-B

Caratteristiche

Downloads

Prodotti compatibili

Specifiche illuminazione
Altezza area di illuminazione	(mm)	500.0
Larghezza area di illuminazione	(mm)	500.0
Numero di LED		3600
Colore della luce, picco di lunghezza d'onda		blue, 465 nm
FWHM spettrale	(nm)	30
Illuminamento (continuo) (1)	(klux)	6
Irradianza (continua) (1)	(W/m2)	235
Illuminamento (potenziato) (1)	(klux)	11
Irradianza (potenziata) (1)	(W/m2)	457
Illuminamento (impulsato) (1)	(klux)	34
Irradianza (impulsata) (1)	(W/m2)	1486
Diffusore		yes
Filtro di collimazione		optional

Specifiche elettriche
Modalità di funzionamento		Continuous and strobe
Tensione di alimentazione	(V)	24
Corrente (continua)	(mA)	6000
Consumo energetico (continuo)	(W)	144.0
Corrente (potenziata)	(mA)	12000
Consumo energetico (potenziato)	(W)	288.0
Corrente di picco (impulsata)	(mA)	40000
Potenza di picco assorbita (impulsata)	(W)	960.0
Minima durata di impulso	(µs)	3
Massima durata di impulso	(ms)	10
Duty cycle massimo	(%)	10
typical_pulse delay	(ns)	300
Jitter tipico	(ns)	10
Interfacce I/O		PNP logic input, NPN logic input, analog dimming input
Connettore		3x M12 straight plug male connector
Cavi		not included

Specifiche meccaniche
Altezza	(mm)	508.0
Larghezza	(mm)	526.0
Spessore	(mm)	24.0
Massa	(g)	4172
Sistema di fissaggio meccanico		4x M4 threaded holes

Specifiche ambientali
Temperatura di esercizio	(°C)	0-40
Temperatura di stoccaggio	(°C)	0-50
Umidità relativa d'esercizio	(%)	20-85, non condensing
Installazione		Indoor use only
Classe IP		IP54

Eye safety
Classe di rischio secondo la norma CEI EN 62471:2010		Risk group 1

Ultimo aggiornamento 07 apr 2026

Note

Sulla superficie di emissione.

Come ordinare

I part number sono codificati come LT3BC zzz yyy - x, dove:
- zzz indica l'altezza dell'area illuminante (in mm),
- yyy indica la larghezza dell'area illuminante (in mm),
- x Indica il colore. R = rosso, G = verde, B = blu, W = bianco, IR850 = Infrarosso 850 nm.

I retroilluminatori LT3BC dispongono di un'ampia gamma di filtri ottici compatibili, da ordinare separatamente:
- per i polarizzatori lineari orizzontali/verticali, fare riferimento alla serie PLLT,
- per i filtri collimatori, fare riferimento alla serie CLLT,
- per le coperture protettive, fare riferimento alla serie PCLT".
Contattaci per ulteriori opzioni di personalizzazione.

Specifiche soggette a modifica senza obbligo di preavviso. Foto e disegni sono inseriti unicamente a scopo illustrativo.
